Манометр выбирают по четырём параметрам: предел шкалы, класс точности, тип присоединения и исполнение корпуса. Ошибка в первом же приводит к тому, что прибор врёт или гнёт стрелку на первом гидроударе. Разберём по порядку, на цифрах.
Предел шкалы: рабочее давление должно попадать в середину
Главное правило: нормальное рабочее давление приходится примерно на середину шкалы, а верхний предел берётся с запасом в полтора-два раза от рабочего.
Система отопления с рабочим давлением 4 бар — берём прибор на 10 бар, рабочая точка ляжет чуть ниже середины. Водопровод на 6 бар — на 10 или 16. Прибор, который постоянно работает у начала шкалы, показывает менее точно: погрешность считается от всего диапазона, а не от текущего значения.
Обратная ошибка не лучше. Манометр на 25 бар в контуре с рабочими 3 бар формально исправен, но стрелка живёт в первой десятой части шкалы, и разницу между 2,8 и 3,4 бар по нему уже не увидеть.
Класс точности: что означают 1,5 и 2,5
Класс точности — это допустимая погрешность в процентах от верхнего предела шкалы. Отсюда и вытекает вся арифметика подбора.
Манометр на 10 бар класса 1,5 может ошибаться на 0,15 бар в любой точке шкалы. Тот же класс на приборе 25 бар — уже 0,375 бар. То есть точность падает не от класса, а от завышенного предела.
Где какой класс достаточен
Для отопления, ГВС и холодного водоснабжения обычно берут класс 2,5 — этого хватает и для эксплуатации, и для сдачи узла. Класс 1,5 идёт туда, где по показаниям принимают решения: узлы учёта, регулирующая автоматика, испытания и опрессовка.
Классы 0,6 и точнее — это уже эталонные и лабораторные приборы, в инженерных системах они избыточны.
Присоединение и корпус
Радиальный или осевой
У радиального штуцер снизу, шкала смотрит вперёд — стандартный вариант для приборов на трубопроводе и на щите под наклоном. У осевого штуцер сзади, прибор ставится заподлицо в щит и читается строго спереди.
Выбор диктует не удобство, а место: если манометр вкручивается в трубу и на него смотрят сбоку — радиальный. Если он утоплен в лицевую панель щита — осевой.
Резьба
Самая частая присоединительная резьба в инженерных системах — М20×1,5, под неё же идут краны для манометра и бобышки. Встречаются G½» и другие, поэтому резьбу прибора и ответной части сверяют до заказа: переходник на манометре — это лишнее соединение и лишняя точка утечки.
Диаметр корпуса
60 мм — для обвязки приборов и мест, где смотрят с полуметра. 100 мм — для щитов и узлов, где показания надо читать с расстояния. Разница только в читаемости, на точность диаметр не влияет.
Манометр не ставят прямо в трубу

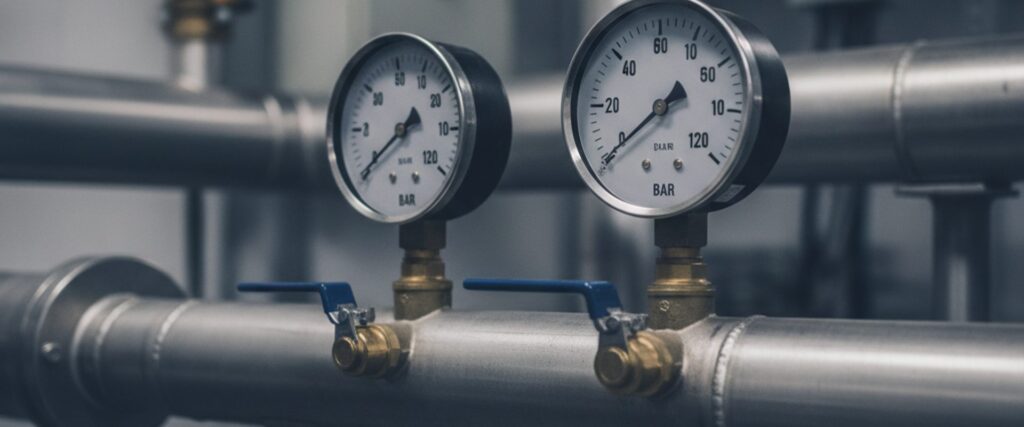

Между прибором и трубопроводом обязательно стоит кран — обычный или трёхходовой. Он решает три задачи сразу: снять прибор на поверку без остановки системы, отсечь его при гидроударе и подключить контрольный манометр, не разбирая узел.
Из нашего каталога сюда идёт кран для манометра 11Б18бк DN15 с ручкой и резьбой М20×1,5. Врезка в трубопровод делается через бобышку — она приваривается к трубе и служит посадочным местом.
На паре и горячей воде выше 100 °C между краном и манометром дополнительно ставят петлевую трубку — она держит столб конденсата и не пускает пар прямо на измерительную пружину.
Три ошибки, которые встречаются чаще всего
Первая — прибор без крана. Стрелка загибается на первом же скачке давления при пуске насоса, и манометр меняют вместе с врезкой.
Вторая — запас «на всякий случай». Манометр на 40 бар в системе отопления не даёт запаса прочности, он даёт бесполезную шкалу: рабочие 3–4 бар на ней не читаются.
Третья — один прибор вместо пары. На узле нужны манометры до и после: фильтра, насоса, теплообменника. Одна цифра говорит, какое сейчас давление, а разница двух — что происходит с узлом. По росту перепада на фильтре видно, что он забился, задолго до того, как упадёт расход.
Что заказать вместе с манометром
Полный комплект на точку измерения — прибор, кран, бобышка и, если среда горячая, петлевая трубка. Всё это лежит в разделе измерительных приборов, там же биметаллические термометры и оправы к ним.
Если манометры ставятся на узел с фильтром или насосом — посмотрите заодно фильтры и насосное оборудование: перепад давления имеет смысл мерить именно там.
Пришлите параметры узла — рабочее давление, среду, температуру и тип присоединения, — подберём приборы и вернём расчёт с ценами и сроками. Склад в Астане, отгрузка по всему Казахстану.
