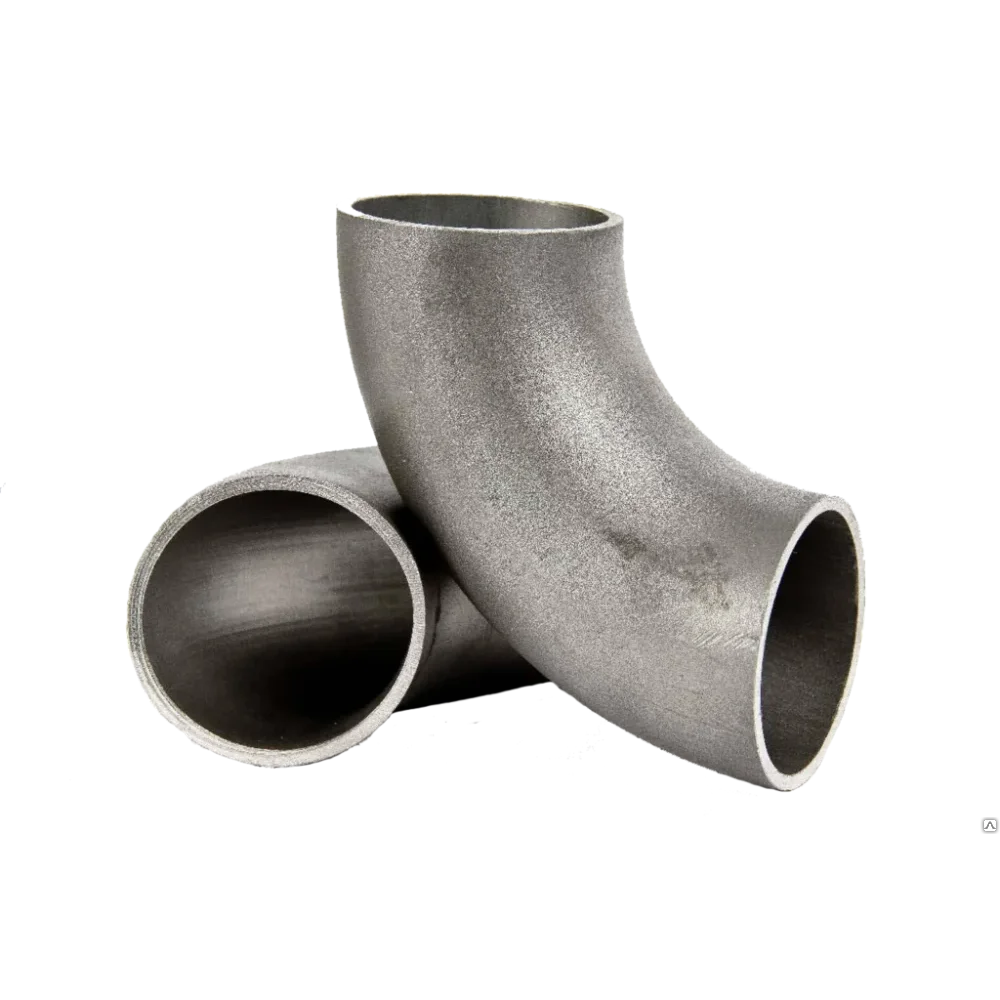

Крутоизогнутые отводы DN15–1000 под приварку
Стальные крутоизогнутые отводы для поворота трубопровода: условный проход от 15 до 1000 мм, присоединение под приварку, среда — вода, пар и газ. Материал — углеродистая, нержавеющая или оцинкованная сталь.
Почему отвод, а не «утка» из сегментов
Поворот можно сварить из нарезанных кусков трубы, но такой узел дороже по работе, хуже по гидравлике и капризнее в контроле качества: каждый сегмент — это лишний сварной шов. Крутоизогнутый отвод выполнен цельным, с плавным радиусом, поток не встречает резких изломов, а сварщику остаётся два шва вместо четырёх-шести.
Как обозначают и как заказывают
Стальные отводы выпускают по ГОСТ 17375 на углы 45°, 60°, 90° и 180°. В обозначении указывают угол, наружный диаметр и толщину стенки: например, «Отвод 90-108×4 ГОСТ 17375» — это отвод на 90° для трубы наружным диаметром 108 мм со стенкой 4 мм. Толщину стенки отвода берут такой же, как у трубы, к которой его варят: разная стенка даёт ступеньку внутри шва и слабое место узла.
В заявке достаточно указать угол, диаметр трубы и толщину стенки, материал и количество — нужный угол и наличие уточним при расчёте.
Материал под среду
Углеродистая сталь — отопление, тепловые сети, пар. Нержавеющая — агрессивные среды и пищевые линии; варится к нержавеющей трубе. Оцинкованная — водопровод; при сварке цинк в зоне шва выгорает, поэтому шов потом защищают — краской или холодным цинкованием.
Что ещё понадобится в узле
Отводы почти всегда идут в комплекте с трубами, переходами и фланцами. Как подобрать фланцы и крепёж к ним по DN и PN — в статье фланцы: виды, ГОСТ 33259 и подбор. Все детали трубопровода — в разделе детали трубопровода.
Заказ
Считаем отводы вместе с трубами и деталями узла по спецификации или схеме. Склад в Астане, отгрузка по Казахстану.
