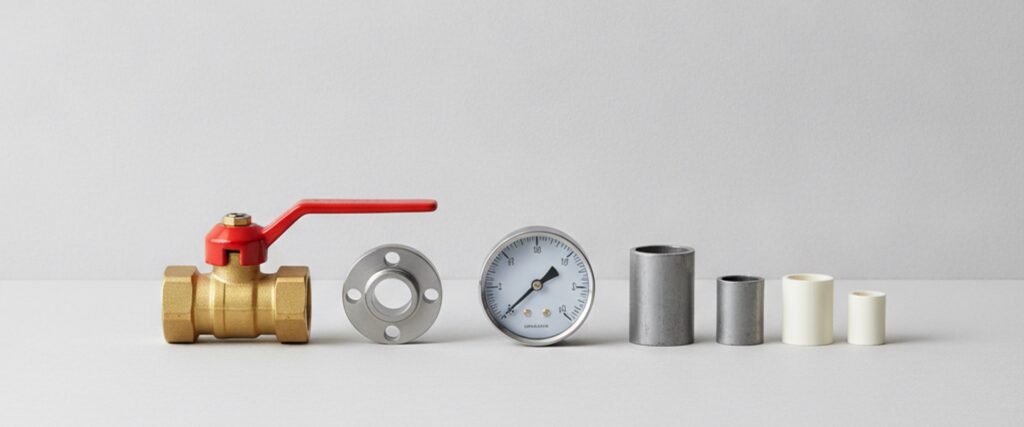

DN — номинальный диаметр, или условный проход: число, которое примерно равно внутреннему диаметру в миллиметрах и по которому стыкуют трубы, арматуру и фланцы. PN — номинальное давление: наибольшее рабочее давление в барах, которое изделие выдерживает длительно при 20 °C. Запись «DN20 PN16» на шаровом кране означает: кран под трубу с проходом 20 мм (резьба ¾″), рассчитан на 16 бар, то есть 1,6 МПа. В старых советских обозначениях то же самое писали как Ду20 Ру16.
DN — номинальный диаметр
DN — безразмерная условная величина. Она приблизительно совпадает с внутренним диаметром в миллиметрах, но не равна ни внутреннему, ни тем более наружному. Смысл DN в другом: все изделия с одинаковым DN стыкуются между собой. Кран DN25, фланец DN25 и стальная труба DN25 подходят друг к другу, хотя реальный внутренний диаметр трубы зависит от толщины стенки.
У стальных водогазопроводных труб наружный диаметр при этом фиксирован, а у пластиковых труб размер называют прямо по наружному диаметру. Отсюда путаница: полипропиленовая «труба 20» и стальная DN20 — разные размеры.
| DN | Резьба, дюймы | Наружный диаметр стальной трубы ВГП, мм | Полипропилен с близким сечением, наружный Ø, мм |
|---|---|---|---|
| 10 | ⅜″ | 17,0 | 16 |
| 15 | ½″ | 21,3 | 20 |
| 20 | ¾″ | 26,8 | 25 |
| 25 | 1″ | 33,5 | 32 |
| 32 | 1¼″ | 42,3 | 40 |
| 40 | 1½″ | 48,0 | 50 |
| 50 | 2″ | 60,0 | 63 |
| 65 | 2½″ | 75,5 | 75 |
| 80 | 3″ | 88,5 | 90 |
| 100 | 4″ | 114,0 | 110 |
Ещё одна ловушка — дюймы. Резьба ½″ по наружному диаметру около 21 мм, а не 12,7 мм: «дюйм» в обозначении трубной резьбы исторически относится к внутреннему проходу трубы, а не к самой резьбе.
PN — номинальное давление
PN показывает давление в барах, которое изделие держит длительно при температуре 20 °C. Для перевода в другие единицы: 1 бар ≈ 1 кгс/см² ≈ 1 атм ≈ 0,1 МПа. Значения PN стандартные, из ряда 6, 10, 16, 25, 40, 63, 100 и выше.
| PN | Бар | МПа | кгс/см² (≈ атм) | Где встречается |
|---|---|---|---|---|
| 6 | 6 | 0,6 | 6 | вентиляция, безнапорные и самотёчные линии |
| 10 | 10 | 1,0 | 10 | отопление частного дома, полипропилен на холодную воду |
| 16 | 16 | 1,6 | 16 | основной класс для водопровода, отопления, тепловых пунктов |
| 25 | 25 | 2,5 | 25 | тепловые сети, ЦТП, армированный полипропилен |
| 40 | 40 | 4,0 | 40 | латунные шаровые краны, пар, высокое давление |
| 63–100 | 63–100 | 6,3–10 | 63–100 | технологические трубопроводы, котлы высокого давления |
Почему на горячей воде допустимое давление ниже
PN задан для 20 °C. При нагреве материал теряет прочность, и рабочее давление, которое изделие выдерживает длительно, снижается. У стали и чугуна это становится заметно на высоких температурах — в паровых системах давление выбирают по таблицам «давление — температура» из стандарта на фланцы и арматуру. У пластика снижение начинается сразу: полипропиленовая труба на горячей воде держит длительно в несколько раз меньшее давление, чем указано в её PN. Поэтому на холодную воду берут трубы PN10–16, а на горячую — PN20–25.
PN и SDR у пластиковых труб
На пластиковых трубах рядом с PN часто стоит SDR — отношение наружного диаметра к толщине стенки. Чем меньше SDR, тем толще стенка и выше давление. Соответствие зависит от материала:
| Материал | SDR | PN |
|---|---|---|
| Полипропилен PPR | 11 / 7,4 / 6 / 5 | 10 / 16 / 20 / 25 |
| Полиэтилен PE100 | 17 / 11 | 10 / 16 |
Пример маркировки: «PPR PN20 20×3,4» — полипропиленовая труба на 20 бар при 20 °C, наружный диаметр 20 мм, стенка 3,4 мм. Какие трубы брать под горячую и холодную воду, разобрано в статье про трубы для водоснабжения.
Как выбрать PN с запасом
Номинальное давление выбирают выше рабочего давления системы, причём с учётом опрессовки: при приёмке систему испытывают давлением в 1,25–1,5 раза выше рабочего, и вся арматура должна его выдержать.
| Система | Рабочее давление | Какой PN берут |
|---|---|---|
| Отопление частного дома | 1,5–2,5 бар, предохранительный клапан на 3 бар | PN10, чаще PN16 |
| Водопровод от городской сети | 3–6 бар, возможны гидроудары | PN16 |
| Многоэтажный дом, нижние этажи | 6–10 бар | PN16–25 |
| ЦТП, тепловые сети | 6–16 бар | PN16–25 |
| Пар | по таблицам давление — температура | PN25–40 |
Давление в системе контролируют манометром со шкалой примерно в полтора-два раза выше рабочего давления — тогда стрелка в норме стоит в средней трети шкалы. Подробнее — в статье о выборе манометра.
Как читать маркировку на изделиях
- Шаровой кран «DN15 PN40». Кран под трубу ½″, выдерживает 40 бар при 20 °C. Высокий PN у латунных кранов малого диаметра — норма, это не значит, что кран «для пара высокого давления»: на горячей воде и паре допустимое давление ниже. В каталоге — шаровые краны DN15–300 на PN16–40.
- Фланец «01-50-16-B». Плоский приварной фланец DN50 на PN16 с соединительным выступом. Как читать такие обозначения полностью — в разборе видов фланцев по ГОСТ 33259.
- Дисковый затвор «DN100 PN16». Затвор под фланцы DN100 на 16 бар — его ставят между двумя ответными фланцами того же DN и PN.
- Стальная труба «DN25». Водогазопроводная труба с наружным диаметром 33,5 мм под резьбу 1″.
Как узнать DN трубы, которая уже стоит
Маркировки на старой трубе часто не видно. Проще всего измерить наружный диаметр: штангенциркулем или ниткой по окружности — длину окружности делят на 3,14. Дальше диаметр сверяют с таблицей выше. Например, окружность 84 мм — это наружный диаметр около 26,8 мм, то есть стальная труба DN20 под резьбу ¾″. Окружность 105 мм — около 33,5 мм, это DN25.
С пластиком проще: размер полипропилена и металлопластика и есть их наружный диаметр, он напечатан на трубе вместе с толщиной стенки — например, 20×3,4 или 16×2,0.
PN на горячей воде и паре: пример
Чугунный фланцевый клапан PN16 на холодной воде спокойно работает при 16 бар. В паровой линии при температуре около 200 °C допустимое давление для того же класса уже ниже, и его берут из таблицы «давление — температура» в паспорте. Поэтому для пара арматуру подбирают не по рабочему давлению, а по паре значений «давление и температура», и обычно класс получается на ступень выше: PN25 вместо PN16, PN40 вместо PN25.
С пластиком запас ещё больше. Полипропиленовая труба PN20 на холодной воде держит 20 бар, а на горячей воде 70–80 °C длительно допустимое давление для неё падает в несколько раз — потому на ГВС и отопление идут армированные трубы PN25 с толстой стенкой.
Резьба: G и R
На арматуре и фитингах встречаются два обозначения трубной резьбы с одними и теми же дюймами. G — цилиндрическая резьба: соединение уплотняют прокладкой, лёном или лентой. R и Rp — коническая: резьба уплотняется сама при затяжке, её чаще используют на стальных трубах. Кран G½″ и труба с резьбой R½″ свинчиваются, но для герметичности соединения нужен подмоточный материал.
Частые ошибки
- Путают DN с наружным диаметром. На трубу 57 мм заказывают фланец «DN57», а такого DN нет — нужен DN50 под наружный диаметр 57 мм.
- Собирают фланцы разных PN. До DN150 присоединительные размеры фланцев PN10 и PN16 совпадают, а с DN200 расходятся по числу и расположению болтов — узел не соберётся.
- Берут полипропилен PN10 на горячую воду. На 70–80 °C такая труба быстро теряет прочность и начинает течь на стыках.
- Ставят арматуру впритык по PN. Кран PN10 в системе с рабочими 8 бар не выдержит опрессовку.
