Пожарный шкаф — не ящик для отчётности, а собранный узел: кран ДУ 50 или ДУ 65, рукав на 20 метров, ствол и отсек под огнетушитель. Недокомплект инспектор фиксирует как нарушение, а при пожаре струя просто не добивает до дальнего угла помещения. Разберём комплект по деталям и на цифрах.
Внутренний противопожарный водопровод: где он обязателен
ВПВ — это отдельная сеть стальных труб внутри здания с пожарными кранами на каждом этаже. Требования к ней задаёт СП РК 4.01-101-2012 «Внутренний водопровод и канализация зданий», порядок содержания — Правила пожарной безопасности Республики Казахстан.
Ориентиры по обязательности: жилые дома начиная с 12 этажей, административные — с 6 этажей, производственные и складские — по категории пожарной опасности и объёму здания. Торговые и общественные объекты попадают под ВПВ почти всегда.
Ось пожарного крана ставят на высоте 1,35 м от пола. Рукав и ствол присоединены к крану постоянно — не «лежат рядом», а накручены на головку, иначе комплект считается неготовым к пуску.

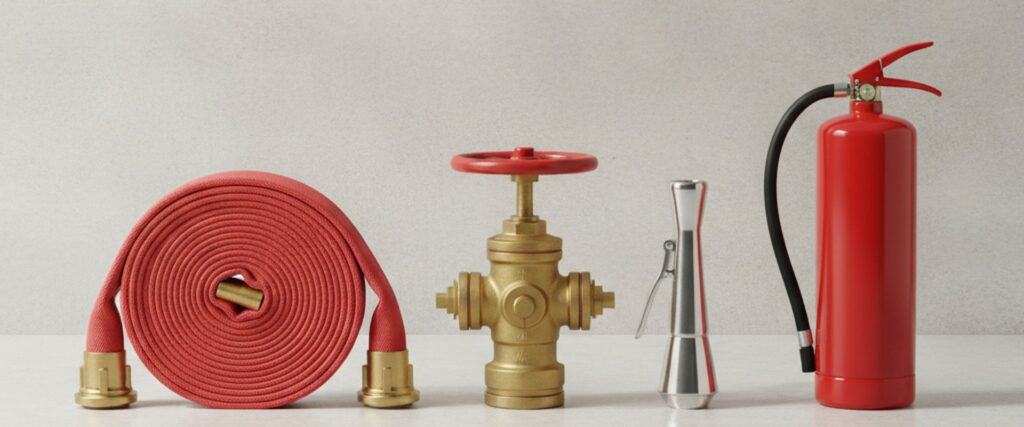

Что лежит внутри шкафа
Базовый комплект — пять позиций, и каждая подбирается не «на глаз», а под диаметр крана.
| Позиция | Что подбирают | Типовое значение |
|---|---|---|
| Пожарный кран с головкой | диаметр | ДУ 50 или ДУ 65 |
| Рукав с головками | диаметр и длина | 51 или 66 мм, 20 м |
| Ручной ствол | диаметр спрыска | 13, 16 или 19 мм |
| Кассета или полукассета | тип укладки рукава | под 20 м рукава |
| Огнетушитель | масса заряда | ОП-4, ОП-5 |
Кран: ДУ 50 или ДУ 65
ДУ 50 — рабочая лошадка жилых и административных зданий, расход через ствол со спрыском 13 мм около 2,5 л/с. ДУ 65 берут там, где по расчёту нужно 5 л/с и больше: склады, производства, здания с высокими помещениями. Диаметр крана определяет всё остальное — под ДУ 65 рукав 51 мм уже не подойдёт.
Рукав: длина и диаметр
Стандартные длины — 10, 15 и 20 м, диаметры 51 и 66 мм. В шкафу почти всегда лежит двадцатка: именно она даёт радиус обслуживания, при котором струя накрывает самую дальнюю точку помещения. Радиус компактной части струи при этом должен быть не менее 6 м — это то расстояние, на котором вода ещё бьёт плотным потоком, а не распадается в туман.
Рукав поставляется с двумя напорными головками — одна на кран, вторая на ствол. Покупать рукав без головок и «доукомплектовывать потом» смысла нет: обжим головки делается заводским инструментом.
Ствол: считаем по спрыску
У ручного ствола один рабочий параметр — диаметр спрыска. 13 мм даёт около 2,5 л/с, 16 мм — порядка 5 л/с, 19 мм — до 7 л/с. Чем больше спрыск, тем выше расход и тем сильнее отдача: ствол на 19 мм в одиночку удержать тяжело.
Материал корпуса — алюминиевый сплав или полимер. На точность работы это не влияет, на срок службы в сыром помещении — влияет.
Огнетушитель в шкафу
Шкаф с отдельным нижним отсеком рассчитан под один-два порошковых огнетушителя ОП-4 или ОП-5. Требование по числу огнетушителей считается отдельно — от площади и категории помещения, — а шкаф лишь даёт им законное место рядом с краном.
Таблица подбора: от крана до расхода
Связка жёсткая: диаметр крана задаёт рукав, рукав — головку, спрыск — расход.
| Пожарный кран | Рукав, мм | Ствол | Спрыск, мм | Расход, л/с |
|---|---|---|---|---|
| ДУ 50 | 51 | РС-50 | 13 | ≈ 2,5 |
| ДУ 50 | 51 | РС-50 | 16 | ≈ 4,0 |
| ДУ 65 | 66 | РС-70 | 16 | ≈ 5,0 |
| ДУ 65 | 66 | РС-70 | 19 | до 7,0 |
Расход в таблице — при напоре у крана порядка 20 м водяного столба. Если напора в сети не хватает, ставят насос-повыситель, и это уже вопрос проекта ВПВ, а не комплектации шкафа.
Маркировка: что скрыто в ШПК-310, 315 и 320
Число в марке — типоразмер, буквы после него — исполнение. Расшифровка одинаковая почти у всех заводов СНГ, и по ней шкаф подбирают, не открывая каталог.
| Марка | Что помещается | Типовые габариты, мм |
|---|---|---|
| ШПК-310 | один пожарный кран с рукавом и стволом | 540×650×230 |
| ШПК-315 | то же, исполнение под нишу | 540×650×230 |
| ШПК-320 | кран плюс нижний отсек под два огнетушителя | 540×1300×230 |
Буквы читаются так: Н — навесной, В — встроенный, П — приставной; З — закрытый, О — открытый (без дверцы или с остеклением во всю высоту); К — красный, Б — белый. ШПК-320НЗК — навесной закрытый красный под кран и два огнетушителя. ШПК-310ВОБ — встроенный открытый белый под один кран.
Белое исполнение берут в офисах и торговых залах, где красный ящик выбивается из отделки. На требования цвет корпуса не влияет — важны обозначение «ПК» с номером крана и то, что содержимое видно без вскрытия.
Навесной, встроенный, приставной
Навесной пожарный шкаф крепится прямо на стену — самый частый вариант при реконструкции, когда штробить нечего и некогда. Встроенный утапливается в нишу и не съедает коридор. Приставной ставится на пол там, где стена не держит нагрузку.
Общие требования одинаковы для всех трёх: дверца открывается не меньше чем на 90°, корпус красный, на дверце — буквы «ПК» и номер крана, предусмотрено место под пломбу. Остекление или прорезь нужны, чтобы содержимое было видно без вскрытия.
Сколько огнетушителей класть рядом
Нижний отсек ШПК-320 рассчитан на два огнетушителя, но само их количество считают не от шкафа, а от помещения: от площади, категории по пожарной опасности и класса возможного пожара.
Два ориентира, с которых начинают. На этаже общественного здания должно быть не меньше двух огнетушителей, а расстояние от возможного очага до ближайшего из них — не больше 20 м; для производственных и складских помещений это расстояние сокращается по категории. Точное число и тип берут из проекта или расчёта по нормам, шкаф лишь даёт огнетушителям законное место у крана.
Порошковый ОП-4 или ОП-5 — типовой выбор для коридоров и офисов: работает по классам A, B, C и по электроустановкам под напряжением до 1000 В.
Гидрант — узел снаружи, в шкаф он не идёт
Подземный пожарный гидрант относится к наружному водопроводу и стоит в колодце на улице. Его ставят не ближе 5 м от стен здания и не далее 2,5 м от края проезда, чтобы машина подъехала и развернула колонку. Над колодцем — указатель с номером и расстоянием.
Путаница между гидрантом и внутренним краном встречается в заявках регулярно: «дайте пожарный кран для улицы» почти всегда означает гидрант с колонкой, а не ПК в шкафу.
Подземный или надземный
Подземный гидрант стоит в колодце под чугунной крышкой и сам воду не даёт: на него наворачивают пожарную колонку, и уже от неё идут рукавные линии. Надземный стоит столбиком над землёй и подключается напрямую — быстрее в работе, но в наших зимах требует исполнения с автоматическим сливом, иначе разорвёт первым же морозом.
Высоту подземного гидранта подбирают по глубине залегания водопровода — типовой ряд идёт от 500 до 3500 мм с шагом 250 мм. В паспорте колодца фиксируют эту высоту, диаметр сети и дату последней проверки на водоотдачу.
Что проверяют потом
Два срока, которые спрашивают при проверке. Водоотдачу ВПВ проверяют не реже двух раз в год — весной и осенью, с составлением акта. Рукава перекатывают на новое ребро не реже одного раза в год, чтобы на сгибе не появилась трещина по утку.
Журнал учёта и акты водоотдачи — то, что смотрят раньше самого шкафа. Комплект может быть идеальным, но без актов он не зачтётся.
Заодно про противопожарную муфту
Муфта противопожарная к шкафу отношения не имеет, но идёт по той же категории. Её ставят на пластиковые канализационные трубы в местах прохода через перекрытие: при пожаре вкладыш вспучивается и пережимает трубу, не давая огню пройти на этаж выше. Типовые диаметры — 50 и 110 мм под трубу соответствующего размера.
