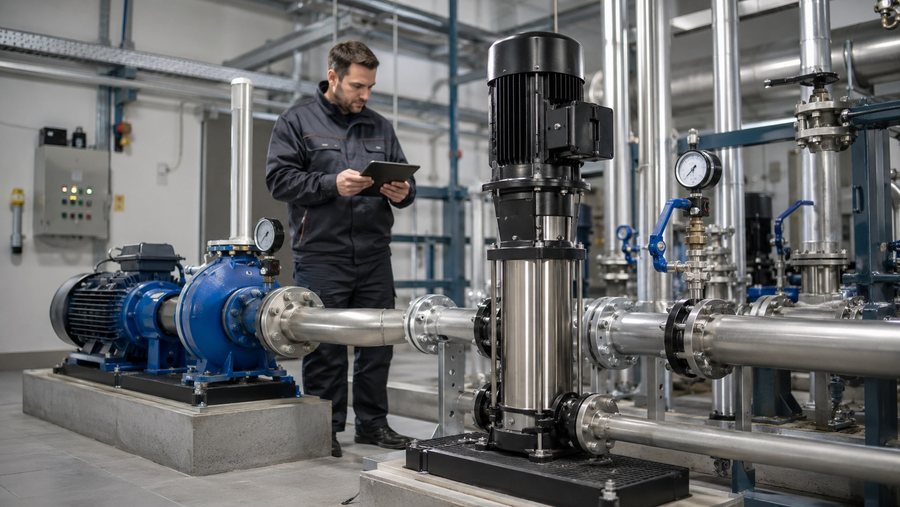

Когда обычного одноступенчатого центробежного насоса перестаёт хватать — по напору, по давлению или по требованиям к компактности — на помощь приходит многоступенчатый насос. Серия Rz-V от Texnoopt.kz — это нормальновсасывающие высоконапорные насосы с несколькими рабочими колёсами на одном валу, способные создавать давление в несколько раз выше, чем одноступенчатые аналоги того же диаметра. В этой статье разберём: что такое многоступенчатый насос, как он устроен, где применяется и в каких ситуациях без него не обойтись.
Принцип работы многоступенчатого насоса
Любой центробежный насос создаёт напор за счёт рабочего колеса: жидкость поступает в центр колеса, разгоняется лопастями и выбрасывается к периферии, где кинетическая энергия преобразуется в давление. Одно рабочее колесо создаёт ограниченный напор — физически его не превысить, увеличив только обороты (возникнет кавитация) или диаметр (насос станет слишком громоздким).
Решение — последовательное соединение нескольких рабочих колёс (ступеней) на одном валу. Жидкость проходит через первое колесо, набирает давление, поступает во второе, набирает ещё, и так далее. Суммарный напор многоступенчатого насоса равен сумме напоров всех ступеней:
H_общий = H_ступени × N_ступеней
Расход (производительность) при этом остаётся таким же, как у одной ступени — ступени работают последовательно, а не параллельно. Именно поэтому многоступенчатый насос — это инструмент для создания высокого напора при умеренном расходе.
Серия Rz-V — нормальновсасывающие многоступенчатые насосы. «Нормальновсасывающий» означает, что насос способен работать при атмосферном давлении на всасывающей линии (жидкость подаётся к насосу самотёком или под небольшим избыточным давлением из бака/водопровода).
Конструкция насоса Rz-V
Насос Rz-V состоит из следующих основных узлов:
Корпус из нержавеющей стали. Все части, контактирующие с жидкостью (корпус, рабочие колёса, диффузоры, вал), выполнены из нержавеющей стали AISI 304 или 316. Это обеспечивает коррозионную стойкость и позволяет применять насос для водоснабжения питьевой водой.
Секционная конструкция. Каждая ступень — отдельная секция с рабочим колесом и диффузором. Секции стянуты между собой стяжными болтами. Количество секций определяет максимальный напор насоса.
Общий вал. Все рабочие колёса посажены на единый вал, соединённый с двигателем через муфту. Вал вращается в торцевых механических уплотнениях, которые предотвращают утечку жидкости из насосной части в двигатель.
Электродвигатель. Сухой ротор с воздушным охлаждением. Фланцевое крепление к насосной части. Стандартное исполнение — 220 В или 380 В в зависимости от мощности.
Торцевые уплотнения. Обеспечивают герметичность между насосной частью и двигателем. Материал — графит/керамика (стандарт) или карбид кремния (для абразивных сред).
Технические характеристики серии Rz-V
| Параметр | Диапазон значений |
|---|---|
| Диаметр присоединения | DN25 — DN80 |
| Максимальный расход (Q) | 1 — 25 м³/ч |
| Максимальный напор (H) | 20 — 150 м вод. ст. |
| Рабочее давление (PN) | до 16–25 бар |
| Рабочая температура | до 90°C (стандарт), до 120°C (спец. исполнение) |
| Напряжение питания | 220 В (до 2,2 кВт) / 380 В (выше 2,2 кВт) |
| Материал проточной части | Нержавейка AISI 304 / 316 |
| Количество ступеней | 2 — 12 (в зависимости от типоразмера) |
Когда нужен многоступенчатый насос: 5 типичных ситуаций
1. Водоснабжение многоэтажного жилого дома
Самое распространённое применение. Для того чтобы вода на последнем этаже здания имела нормальное давление (не менее 0,3–0,5 бар на выходе из крана), насосная станция на вводе должна создавать напор, компенсирующий высоту подъёма и потери в трубопроводах здания.
Расчёт: для 9-этажного дома высота подъёма ≈ 30 м + потери в трубах ≈ 10–15 м = суммарный напор 40–50 м вод. ст. Одноступенчатый насос обычного диаметра создаёт 8–20 м. Для 40–80 м вод. ст. нужен многоступенчатый насос с 3–6 ступенями.
2. Повышение давления воды в сети
В районах с хронически низким давлением в водопроводе (0,5–1,5 бар вместо нормативных 3–4 бар) насос Rz-V устанавливается на вводе в здание или квартиру для повышения давления до нормативного. Часто комплектуется гидроаккумулятором и реле давления для автоматического включения.
3. Системы пожаротушения
Пожарные насосные станции требуют создания высокого давления (до 100 м и более) для обеспечения нормативного напора в спринклерных и дренчерных системах на всех этажах здания. Многоступенчатый насос — стандартное решение для пожарных насосных станций по ГОСТ и нормам МЧС РК.
4. Котельные с высоким давлением теплоносителя
В котельных, работающих при давлении теплоносителя 8–15 бар (промышленные паровые котлы, системы высокого давления), одноступенчатые насосы не обеспечивают нужный напор. Многоступенчатый Rz-V в исполнении с торцевыми уплотнениями под высокое давление решает эту задачу.
5. Подача воды на большую высоту или расстояние
Заправка резервуаров на крышах зданий, подача воды для орошения на большие расстояния, водоснабжение объектов, расположенных выше источника воды — во всех этих случаях требуется напор 40–150 м, который обеспечивает только многоступенчатый насос.
Rz-V vs одноступенчатый центробежный насос: когда что выбрать
| Критерий | Rz-V (многоступенчатый) | Одноступенчатый насос |
|---|---|---|
| Требуемый напор | 40–150+ м вод. ст. | До 15–25 м вод. ст. |
| Расход при высоком напоре | Оптимален (1–25 м³/ч) | Падает при высоком напоре |
| КПД при высоком давлении | Высокий | Низкий (нерабочая зона) |
| Компактность при большом H | Очень компактный | Требует огромного колеса |
| Стоимость при малом напоре | Избыточно дорог | Дешевле и проще |
| Обслуживание | Замена торцевых уплотнений | Проще, меньше деталей |
| Материал проточной части | Нержавейка (стандарт) | Чугун или нержавейка |
Вывод: если требуемый напор до 20–25 м — выбирайте одноступенчатый насос. Если напор 30–150 м — многоступенчатый Rz-V. Пограничная зона 20–35 м рассматривается индивидуально по расчёту.
Типичные ошибки при выборе и монтаже Rz-V
- Завышение напора «с запасом» — лишние ступени означают лишний расход электроэнергии и износ арматуры. Выбирайте точно по расчёту + 10–15% запас.
- Работа насоса «всухую» — кратковременное отсутствие воды уничтожает торцевые уплотнения. Обязательна защита от сухого хода (реле давления, датчик потока или реле уровня).
- Отсутствие обратного клапана на нагнетании — при остановке насоса вода движется обратно через насос, что вызывает гидроудар и обратное вращение рабочих колёс.
- Установка насоса с воздухом в системе — перед пуском систему необходимо заполнить и удалить воздух через спускной клапан на корпусе насоса.
- Неправильное направление вращения — трёхфазные модели при неправильном подключении вращаются в обратную сторону: насос работает, но практически не создаёт давления. Проверяется по направлению стрелки на корпусе.
- Недооценка кавитации — если давление на всасывании слишком низкое (насос тянет воду с глубины), возникает кавитация, разрушающая рабочие колёса. Для таких применений нужен насос с запасом по кавитации (NPSH).
Подбор насоса Rz-V: пошаговый алгоритм
Шаг 1. Определите расход Q (м³/ч). Для водоснабжения жилого дома: 0,2–0,3 м³/ч на одного жителя (ориентир по СНиП). Для пожарной системы — по нормам ГОСТ Р. Для промышленного применения — по технологическому регламенту.
Шаг 2. Рассчитайте требуемый напор H (м). H = H_геодезический + H_потери в трубах + H_давление в конечной точке. H_геодезический = высота подъёма в метрах. H_потери ≈ 5–15% от геодезического напора для нормально запроектированной системы. H_давление = требуемое остаточное давление в конечной точке (обычно 2–5 м для жилых объектов, 30–60 м для пожарных систем).
Шаг 3. Выберите типоразмер по каталогу. По значениям Q и H выберите модель, у которой рабочая точка (Q, H) попадает в среднюю треть характеристики. Не выбирайте насос на краю характеристики.
Шаг 4. Проверьте электрические параметры. До 2,2 кВт — возможно подключение 220 В. Выше — требуется 380 В (трёхфазное питание). Убедитесь, что сеть соответствует.
Шаг 5. Определите необходимые аксессуары. Реле давления (защита от сухого хода и автоматический запуск), гидроаккумулятор (снижение частоты включений), обратный клапан на нагнетании, манометры на всасе и нагнетании.
Купить многоступенчатый насос Rz-V в Казахстане — Texnoopt.kz
Texnoopt.kz предлагает насосы серии Rz-V — нормальновсасывающие высоконапорные многоступенчатые насосы для водоснабжения, повышения давления, пожарных систем и промышленного применения.
- Диапазон: Q до 25 м³/ч, H до 150 м вод. ст., DN25–DN80
- Материал проточной части — нержавейка AISI 304/316
- Подбор по параметрам объекта — бесплатно
- Наличие на складе в Астане, доставка по всему Казахстану
- Оптовые цены для строительных и монтажных организаций
Свяжитесь с менеджером на texnoopt.kz — рассчитаем оптимальный типоразмер и предложим полный комплект оборудования насосной станции.
Итоги
Многоступенчатый насос Rz-V — единственный правильный выбор там, где требуется напор свыше 25–30 м вод. ст. при умеренном расходе. Последовательное соединение ступеней позволяет получить давление 8–15 бар в компактном корпусе из нержавеющей стали, что невозможно реализовать одноступенчатым насосом без многократного увеличения его размера. Водоснабжение многоэтажных домов, пожарные системы, промышленные технологические контуры, подача воды на высоту — во всех этих задачах Rz-V обеспечивает надёжную и эффективную работу при правильном подборе и грамотном монтаже.
