Если вы ищете циркуляционный насос для системы отопления частного дома, коттеджа или небольшого коммерческого объекта — с высокой вероятностью вам подойдёт насос с мокрым ротором. Именно такой принцип используется в серии Rz-M: конструктивно простой, надёжный, тихий и не требующий обслуживания в течение всего срока службы. В этой статье подробно разберём устройство, преимущества, характеристики и конкретные области применения насосов с мокрым ротором серии Rz-M.
Что такое насос с мокрым ротором: принцип работы
Термин «мокрый ротор» описывает конструктивную особенность электродвигателя насоса: ротор двигателя полностью погружён в перекачиваемую жидкость (теплоноситель). Это кардинально отличает такой насос от традиционного исполнения, где двигатель отделён от жидкости уплотнениями, а подшипники смазываются маслом или консистентной смазкой.
В насосе с мокрым ротором жидкость одновременно выполняет три функции:
- охлаждает обмотки двигателя и ротор — устраняя перегрев без внешней системы охлаждения
- смазывает подшипники скольжения — исключая необходимость масляной смазки
- создаёт гидродинамическую опору ротора — что делает вращение практически бесшумным
Рабочее колесо насоса жёстко посажено на вал ротора. Когда двигатель вращается, рабочее колесо создаёт перепад давления, заставляя теплоноситель двигаться по контуру. Всё это происходит в единой замкнутой полости — без уплотнений на валу, без сальников и без риска протечки через торцевые уплотнения.
Конструкция насоса Rz-M: что внутри
Насос Rz-M состоит из нескольких основных узлов:
Корпус насосной части. Выполнен из чугуна (стандартное исполнение) или нержавеющей стали (для агрессивных сред). Содержит спиральную камеру и патрубки подключения. Стандартные фланцы или резьбовые присоединения — в зависимости от типоразмера.
Рабочее колесо. Обычно из полимера (PPO, NORYL) или нержавеющей стали. Закрытый тип рабочего колеса обеспечивает высокую эффективность при работе с чистым теплоносителем.
Статор двигателя. Отделён от рабочей полости тонкостенным стаканом из нержавеющей стали — «разделительной гильзой». Это единственный элемент, через который передаётся крутящий момент от магнитного поля статора к ротору без механического контакта.
Ротор с постоянными магнитами. В современных версиях — с ротором на постоянных магнитах (ECM-двигатели), что повышает КПД и позволяет реализовать частотное регулирование без внешнего преобразователя частоты.
Подшипники скольжения из керамики или углерафита. Работают в теплоносителе, не требуют смазки, выдерживают высокие температуры. Срок службы — 15–25 лет при нормальных условиях эксплуатации.
Клеммная коробка. Расположена сверху или сбоку корпуса двигателя. Содержит клеммы подключения питания и, в версиях с регулированием, — управляющие входы.
Технические характеристики серии Rz-M
Серия Rz-M охватывает широкий диапазон типоразмеров для различных систем:
| Параметр | Диапазон значений |
|---|---|
| Диаметр присоединения (DN) | DN15 — DN50 |
| Максимальный расход (Q) | 0,5 — 12 м³/ч |
| Максимальный напор (H) | 2 — 12 м вод. ст. |
| Рабочая температура | 2°C — 110°C |
| Максимальное рабочее давление | до 10 бар (PN10) |
| Потребляемая мощность | от 25 до 250 Вт |
| Напряжение питания | 220–240 В, 50 Гц |
| Скорости вращения | 3 фиксированных скорости |
| Класс защиты | IP44 |
Типоразмер выбирается по расчётным значениям расхода (Q) и напора (H) системы отопления. Насос должен работать в средней части рабочей характеристики (кривой Q-H), не на краях — это обеспечивает оптимальный КПД и долговечность.
Преимущества насоса Rz-M перед насосами с сухим ротором
| Параметр | Rz-M (мокрый ротор) | Насос с сухим ротором |
|---|---|---|
| Уровень шума | 25–35 дБА — практически бесшумный | 45–65 дБА — слышен в помещении |
| Обслуживание | Не требует за весь срок службы | Замена подшипников и уплотнений |
| Монтажное положение | Любое (горизонт., вертикаль, угол) | Строго горизонтальный вал |
| Риск протечки | Нет торцевых уплотнений — нет протечек | Уплотнения могут износиться |
| КПД при малой мощности | Достаточный (40–55%) | Избыточный для малых систем |
| Стоимость | Ниже | Выше |
| Компактность | Очень компактный | Требует больше места |
| Срок службы | 15–25 лет | 10–20 лет (с обслуживанием) |
Где применяется насос Rz-M
Системы отопления частных домов и коттеджей

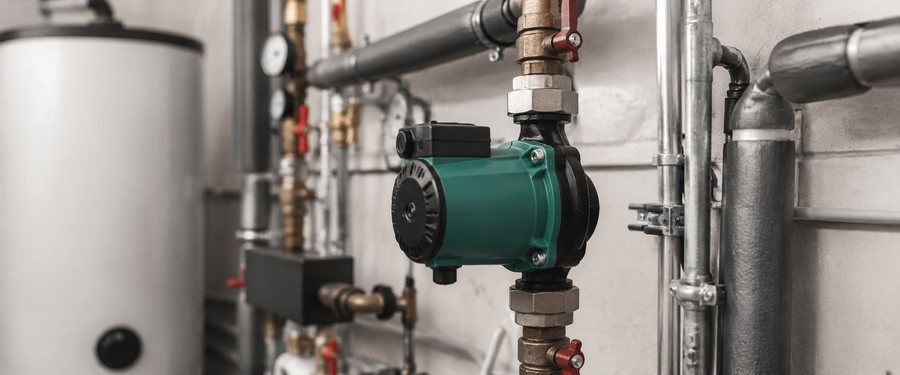

Это основная и наиболее массовая область применения. Для дома площадью 100–400 м² с тепловой мощностью котла 15–50 кВт подходят типоразмеры Rz-M с DN25 или DN32. Насос устанавливается на обратном трубопроводе перед котлом (там температура теплоносителя ниже, что продлевает срок службы подшипников).
Ключевые преимущества в этом применении: абсолютная бесшумность (насос работает в жилом доме — шум недопустим), минимальное потребление электроэнергии (25–100 Вт против 200–500 Вт у насосов с сухим ротором), отсутствие необходимости обслуживания.
Системы тёплого пола
Тёплый пол — контур с большой протяжённостью труб малого диаметра и, следовательно, высоким гидравлическим сопротивлением. Rz-M с трёхступенчатым регулированием скорости позволяет подобрать оптимальный режим работы: зимой — на максимальной скорости, в межсезонье — снизить производительность, уменьшив расход электроэнергии.
Двухконтурные и многоконтурные системы
В схемах с коллектором, где от одного котла работают несколько контуров (радиаторы + тёплый пол + полотенцесушители), каждый контур оснащается отдельным циркуляционным насосом Rz-M. Это позволяет управлять расходом в каждом контуре независимо.
Малые и средние ЦТП
Для тепловых пунктов мощностью до 150–200 кВт насосы Rz-M в типоразмерах DN40–DN50 обеспечивают циркуляцию теплоносителя во вторичном контуре (между теплообменником и системой отопления здания). В первичном контуре (высокое давление магистрали) обычно применяются насосы с сухим ротором.
Системы горячего водоснабжения (циркуляция ГВС)
Для поддержания постоянной температуры горячей воды в стояках жилых домов применяются насосы серии Rz-MTB (специальная версия с мокрым ротором для ГВС). Стандартный Rz-M при контакте с питьевой водой должен иметь соответствующий сертификат — уточняйте при заказе.
Выбор насоса Rz-M: на что обратить внимание
1. Расход (Q) и напор (H). Рассчитайте по мощности системы (Q = P / (ΔT × 1,163)) и длине контура. Рабочая точка насоса должна попадать в среднюю треть характеристики Q-H.
2. Диаметр присоединения (DN). Соответствует диаметру трубы в точке установки. Не занижайте DN ради удешевления — это создаёт лишнее сопротивление.
3. Температура теплоносителя. Стандартный Rz-M рассчитан на температуру до 110°C — достаточно для всех бытовых систем с котлом. При более высоких температурах — уточните исполнение.
4. Тип теплоносителя. При использовании антифриза на основе этиленгликоля уточните совместимость уплотнительных материалов. Пропиленгликоль менее агрессивен и совместим со стандартными исполнениями.
5. Монтажное положение. Rz-M монтируется в любом положении, однако клеммная коробка должна располагаться сверху или сбоку (но не снизу), чтобы исключить попадание конденсата на контакты.
Купить насос с мокрым ротором Rz-M в Казахстане — Texnoopt.kz
В каталоге Texnoopt.kz представлены циркуляционные насосы серии Rz-M в полном диапазоне типоразмеров от DN15 до DN50. Работаем с частными покупателями, проектными организациями, управляющими компаниями и строительными подрядчиками.
- Подбор насоса по параметрам вашей системы — бесплатно
- Конкурентные цены на насосы Rz-M, оптовые скидки при заказе от 5 единиц
- Наличие на складе в Астане, доставка по всему Казахстану
- Консультации по монтажу и схемам подключения
Оставьте заявку на texnoopt.kz или свяжитесь с менеджером — поможем выбрать правильный типоразмер под ваш объект.
Итоги
Насос с мокрым ротором Rz-M — это оптимальный выбор для систем отопления мощностью до 150–200 кВт, где важны тишина, надёжность и минимальные затраты на обслуживание. Конструкция без торцевых уплотнений и подшипников в жидкости обеспечивает срок службы 15–25 лет без единого технического вмешательства. Три фиксированных скорости позволяют оптимизировать работу под сезонную нагрузку. Для большинства частных домов, коттеджей и малых коммерческих объектов в Казахстане — это лучшее соотношение цены, качества и эксплуатационных расходов.
