В трубопроводе всегда есть то, чего там быть не должно: окалина после сварки, песок, стружка, куски уплотнителя, а дальше — продукты коррозии. Всё это идёт по кругу и садится там, где сечение узкое. Фильтр стоит дешевле насоса, теплообменника и регулирующего клапана вместе взятых, поэтому вопрос не «ставить ли», а «какой».
Три типа очистки и в чём между ними разница
Сетчатый фильтр
Задерживает механику по размеру ячейки — работает как сито. Муфтовое исполнение DN15–50 в латунном корпусе идёт на обвязку приборов, узлы учёта и подводки. Чистится снятием крышки и промывкой сетки, ставится в любой системе с водой.
Ограничение простое: чем мельче ячейка, тем чаще чистка. На грязной системе сетчатый фильтр придётся обслуживать каждую неделю.
Магнитный фильтр
Дополнительно ловит то, что сетка пропускает: мелкую металлическую взвесь и продукты коррозии, которые в потоке ведут себя как пыль и сквозь ячейку проходят свободно. Фланцевое исполнение DN15–300 в чугунном корпусе рассчитано на воду и пар.
Развёрнутое сравнение с обычным отстойником — в отдельном разборе: магнитный фланцевый фильтр против грязевика.
Грязевик
Работает не ситом, а объёмом и скоростью. Поток входит в широкий корпус, скорость резко падает, тяжёлые частицы оседают в отстойник. Вертикальное фланцевое исполнение DN40–200 в стали ставят на вводах в здание, перед теплообменниками и на обратке теплового пункта.
Его берут там, где грязи много: грязевик держит объём отложений, при котором сетчатый фильтр уже забился бы.
Что ставить в конкретной точке
Перед насосом — обязательно, без вариантов. Окалина и песок разрушают рабочее колесо и торцевое уплотнение, а замена насоса стоит в десятки раз дороже фильтра. На малых диаметрах сетчатый муфтовый, от DN50 — фланцевый.
Перед теплообменником — грязевик или магнитный фильтр. Забитые каналы пластинчатого аппарата означают разборку, промывку и простой узла. Как это выглядит и чем лечится — в статье про промывку пластинчатого теплообменника.
Перед приборами учёта и регулирующей арматурой — сетчатый. Механика садится на седло клапана и заставляет счётчик врать.
На вводе в здание — двухступенчато: грязевик как грубая очистка, дальше сетка потоньше на ответвлениях.
Как подобрать по параметрам
- DN — по диаметру трубопровода. Ставить фильтр меньшего диаметра «через переходники» нельзя: получите лишнее сопротивление ровно там, где его быть не должно.
- PN — с запасом к рабочему давлению, как и у остальной арматуры.
- Среда и температура. Латунь на воде, чугун на воде и паре, сталь в грязевиках. Для пара исполнение уточняют отдельно.
- Присоединение — муфта до DN50, дальше фланец. От этого зависит, снимете ли вы фильтр на чистку без сварки.
- Положение. У сетчатого фильтра крышка с сеткой должна смотреть вниз или вбок, но не вверх — иначе задержанный мусор при снятии крышки высыпается обратно в трубу.
Как понять, что фильтр забит
Прямой признак — растущий перепад давления до и после него. Именно поэтому вокруг фильтра ставят пару манометров: одна цифра ничего не говорит, а разница двух показывает состояние узла. Как подобрать приборы — в разборе про выбор манометра.
Косвенные признаки: упал расход по ветке, насос стал шуметь, теплообменник перестал выходить на расчётную температуру, батареи в дальнем крыле не догреваются.
Самый грязный период — первый месяц после запуска или после ремонта: из системы выходит монтажный мусор. В это время фильтр смотрят чаще обычного, потом переходят на обслуживание перед началом отопительного сезона.

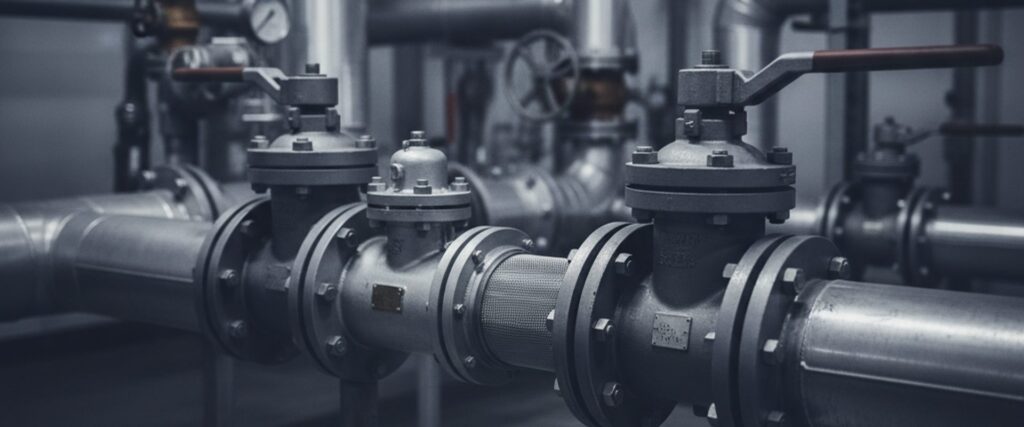

Обвязка: фильтр между двух кранов
Фильтр всегда ставят между двумя отсечными кранами — иначе для чистки придётся сливать участок системы, а это полдня работы вместо пятнадцати минут.
Комплект на точку выглядит так: кран — фильтр — кран, плюс манометры до и после и фланцы с прокладками на фланцевом исполнении.
