Регулятор перепада давления прямого действия держит постоянную разницу давлений между подачей и обраткой участка системы — стояка, ветки, ввода в здание — и делает это без электричества. Мембрана сравнивает два давления, пружина задаёт уставку, а клапан прикрывается ровно настолько, чтобы лишний напор «сгорел» на нём, а не в радиаторах. Ставят регулятор обычно на обратный трубопровод, импульсную трубку подключают к подаче. Подбирают его по пропускной способности Kvs и диапазону настройки, а не по диаметру трубы.
Зачем держать перепад постоянным
В современной системе отопления расход всё время меняется. Термостатические клапаны на радиаторах прикрываются, когда в комнате тепло, и открываются, когда холодно. Насос и тепловая сеть при этом продолжают давать тот же напор, и он перераспределяется на оставшиеся открытыми приборы.
Результат знаком жильцам многоквартирных домов. Когда перепад на термоклапане поднимается выше 0,2–0,3 бар, клапан начинает свистеть. Ближние к вводу стояки забирают лишний расход и перегреваются, дальние остаются чуть тёплыми. А балансировочные клапаны, настроенные на расчётный режим, перестают попадать в настройку, как только режим ушёл от расчётного.
Регулятор перепада решает это механически: какой бы напор ни был на вводе, на защищаемом участке остаётся заданная разница давлений.
Устройство и принцип работы
Регулятор состоит из четырёх частей:
- клапан с седлом и затвором — он и дросселирует поток;
- мембрана — одна её сторона связана с давлением в обратке, другая через импульсную трубку — с давлением в подаче;
- пружина настройки — её усилие и есть уставка перепада;
- импульсная трубка — тонкая трубка, которая передаёт давление подачи к мембране.
Мембрана находится в равновесии, когда сила разности давлений (P подачи − P обратки) × площадь мембраны равна усилию пружины. Закрылись термоголовки, перепад вырос — мембрана прогибается и прикрывает клапан, лишнее давление гасится на клапане. Открылись термоголовки, перепад упал — пружина открывает клапан. Всё это происходит непрерывно и без внешнего питания, поэтому такие регуляторы и называют регуляторами прямого действия.
Где ставят регулятор и какой перепад держат
| Место установки | Что защищает | Ориентир уставки |
|---|---|---|
| Стояк или ветка двухтрубной системы многоквартирного дома | термостатические клапаны квартир от шума и перетопа | 0,1–0,2 бар (10–20 кПа) |
| Поэтажный или квартирный узел | приборы одной квартиры, квартирный учёт тепла | 0,1–0,15 бар |
| Ввод в здание, индивидуальный тепловой пункт | всю внутреннюю систему от колебаний давления в тепловой сети | по расчёту, обычно 0,3–1,0 бар |
| Центральный тепловой пункт, контур теплообменника | регулирующий клапан температуры, теплообменник | по расчёту проекта |
Цифры — ориентиры для понимания порядка величин. Точную уставку задаёт проект: она должна покрывать потери на самом нагруженном кольце защищаемого участка плюс запас на регулирующую арматуру.
Регулятор перепада, регулятор «после себя» и балансировочный клапан
| Регулятор перепада давления | Регулятор давления «после себя» | Ручной балансировочный клапан | |
|---|---|---|---|
| Что поддерживает | разницу давлений подача − обратка | одно давление за собой | ничего — это настроенное постоянное сопротивление |
| Реагирует на изменения | да, автоматически | да, автоматически | нет |
| Где нужен | системы с термостатами, стояки, вводы | подпитка, водопровод, защита от высокого давления сети | увязка веток в расчётном режиме |
| Импульсная трубка | есть, к подаче | внутренняя или к трубе за регулятором | нет |
Регулятор перепада и балансировочный клапан не заменяют, а дополняют друг друга: регулятор держит перепад на стояке, балансировочный клапан распределяет расход между ветками внутри него. О балансировке отдельно — в статье про балансировочные клапаны и равномерный прогрев.
Пример: ввод многоквартирного дома
Девятиэтажный дом подключён к тепловой сети по зависимой схеме. Днём на вводе располагаемый напор 1,2 бар, ночью, когда в сети падает разбор, — до 2 бар. Внутренней системе для нормальной работы нужно 0,4 бар. Без регулятора ночью лишние 1,6 бар уходят в стояки: ближние к вводу квартиры перегреваются, термоголовки шумят.
На обратке ввода ставят регулятор перепада давления, импульсную трубку подключают к подаче после узла учёта, уставку выставляют на 0,4 бар. Теперь при любом давлении в сети на внутреннюю систему приходится 0,4 бар, а весь излишек гасится на регуляторе. Если в доме есть стояки с термостатическими клапанами, на каждом стояке дополнительно ставят свой регулятор с меньшей уставкой и балансировочный клапан на подаче, к которому подключают импульсную трубку.
Регулятор и балансировочный клапан-партнёр
Самая распространённая схема на стояках — пара из регулятора перепада на обратке и ручного балансировочного клапана на подаче. Импульсную трубку регулятора подключают к отбору на балансировочном клапане. Клапан на подаче выполняет сразу три задачи: служит точкой отбора импульса, позволяет перекрыть стояк и измерить расход через измерительные ниппели.
Такая пара держит перепад именно на стояке, включая потери в самом балансировочном клапане, и наладчик может проверить расход прибором без вскрытия системы.
Как подобрать регулятор по Kvs
Пропускная способность Kvs — это расход воды в м³/ч, который проходит через полностью открытый клапан при потере давления на нём 1 бар. Нужный Kv считают по формуле:
Kv = Q / √ΔP, где Q — расчётный расход через регулятор, м³/ч; ΔP — потеря давления на самом регуляторе в расчётном режиме, бар. Её обычно закладывают 0,1–0,2 бар.
Пример. Через ввод здания идёт 3 м³/ч, на регуляторе закладываем 0,2 бар. Kv = 3 / √0,2 = 6,7. Берут регулятор с ближайшим большим Kvs из каталога производителя. У разных производителей Kvs для одного и того же DN отличается в полтора-два раза, поэтому диаметр выбирают по Kvs, а не наоборот. Нередко регулятор получается на размер меньше трубы, и это нормально.
Завышать Kvs «с запасом» нельзя: такой регулятор в обычном режиме работает почти закрытым, затвор стоит у самого седла и начинает «клевать» — это и есть та самая нестабильная работа, на которую жалуются после монтажа.

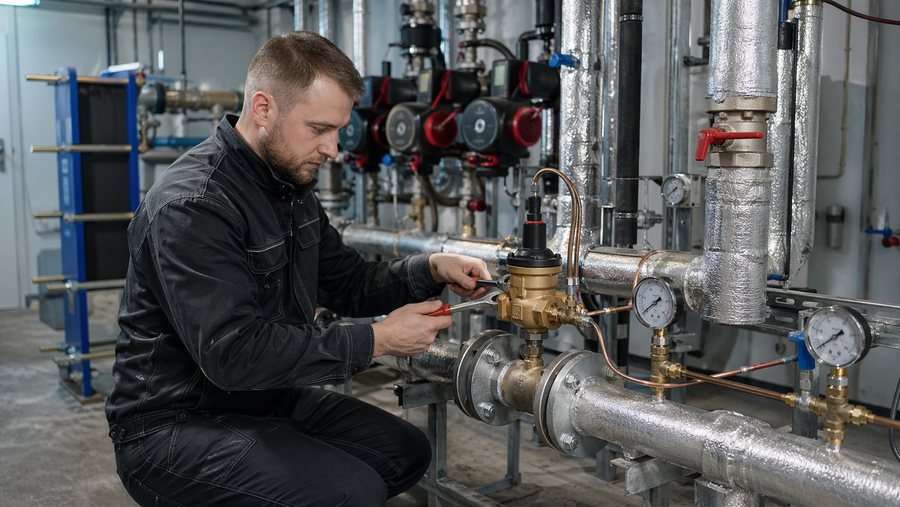

Как настроить регулятор перепада давления
- Промыть систему и поставить фильтр перед регулятором — сетчатый на малых диаметрах или грязевик на фланцевых узлах. Окалина в седле — частая причина того, что регулятор не закрывается.
- Подключить и заполнить импульсную трубку, выпустить из неё воздух. Воздушная пробка в трубке делает регулятор «глухим» к изменениям давления.
- Выставить уставку по шкале на корпусе или по числу оборотов настроечного винта из паспорта.
- Проверить по манометрам на подаче и обратке защищаемого участка: их разница должна совпасть с уставкой. Удобнее всего ставить радиальные манометры с кранами на обеих трубах.
- Проверить в крайних режимах: при закрытых термоголовках перепад не должен заметно вырасти, а клапан — стучать.
Почему регулятор работает нестабильно
| Признак | Причина | Что делать |
|---|---|---|
| Перепад «гуляет», клапан стучит | завышен Kvs, затвор работает у самого седла | регулятор с меньшим Kvs или сменный конус меньшего размера |
| Регулятор не реагирует на закрытие термоголовок | воздух или грязь в импульсной трубке, засорён её фильтр | продуть и заполнить трубку, почистить фильтр отбора |
| Перепад ниже уставки, клапан полностью открыт | на вводе нет нужного располагаемого напора | проверить давление сети и насос, пересчитать уставку |
| Регулятор держит не тот участок | импульсная трубка подключена не к той точке подачи | перенести отбор на подачу защищаемого участка |
Ошибки при монтаже
- Регулятор, рассчитанный на обратку, поставлен на подачу. Некоторые модели допускают оба варианта, но это всегда видно по паспорту и стрелке на корпусе.
- Импульсная трубка подключена снизу трубы — туда оседает шлам. Отбор делают сбоку или сверху.
- Нет отсечных кранов, и чтобы почистить седло, приходится сливать стояк.
- Регулятор поставлен, а ручная балансировка веток не сделана — перепад стабилен, но распределение расхода по-прежнему неравномерное.
Обслуживание: что проверять перед сезоном
- Фильтр перед регулятором и фильтр отбора импульса — почистить после летней промывки системы, когда со стенок сходит больше всего шлама.
- Импульсную трубку — продуть и заново заполнить водой, проверить, что краны отбора открыты.
- Уставку — сверить по манометрам на подаче и обратке защищаемого участка в первые дни отопления, когда система выходит на режим.
- Мембрану — следить за влагой на крышке привода: мокрая крышка означает трещину в мембране, её меняют, не снимая корпус клапана с трубы.
Регулятор, который несколько лет простоял без промывки, часто «залипает» в одном положении: затвор обрастает отложениями и перестаёт двигаться. Такой регулятор формально стоит, но перепад уже не держит, и жалобы на шум и перетоп возвращаются.
