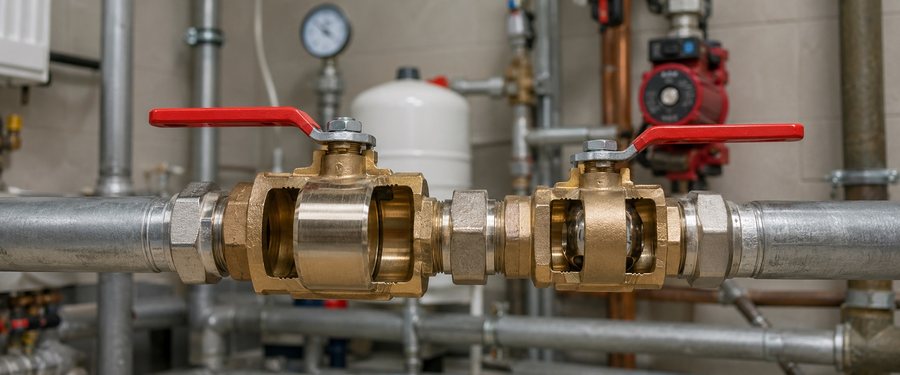

Шаровый кран — самый распространённый вид запорной арматуры в современных инженерных системах. Простая конструкция, быстрое перекрытие поворотом рукоятки на 90°, минимальное гидравлическое сопротивление в открытом положении и долгий срок службы — всё это делает его универсальным решением для систем отопления, водоснабжения, газа и многих других применений. Однако при всей кажущейся простоте выбор правильного шарового крана — задача, в которой легко ошибиться. Путаница с рабочим давлением (PN), неправильный выбор между полнопроходным и стандартным исполнением, несоответствие материала среде — всё это приводит к протечкам, авариям и преждевременному выходу арматуры из строя.
Принцип работы и конструкция шарового крана
Шаровый кран получил своё название от запирающего элемента — шара с отверстием (каналом). Когда канал шара совпадает с осью трубопровода, кран открыт и жидкость или газ проходят свободно. Поворот рукоятки на 90° разворачивает шар так, что стенка перекрывает проход — кран полностью закрыт. Промежуточные положения не предусмотрены: шаровый кран — это арматура «открыто/закрыто», не регулирующая.
Основные конструктивные элементы:
- Корпус — из латуни, нержавеющей стали или чугуна (в зависимости от применения и давления)
- Шар с каналом — хромированный латунный или нержавеющий шар, притёртый к сёдлам
- Сёдла (уплотнения) — из PTFE (тефлон), EPDM или других полимеров, обеспечивают герметичность
- Шток — соединяет рукоятку с шаром; в антистатических исполнениях имеет проводящий контакт
- Рукоятка (ручка) — стальная или из полимера, в промышленных исполнениях заменяется редуктором или приводом
- Гайка-заглушка — обеспечивает доступ к шару для замены уплотнений
Как подобрать DN, PN и тип присоединения под воду, газ и пар — в отдельном разборе.
Полнопроходный vs стандартный (редуцированный): ключевое отличие
Это разделение часто игнорируют при выборе — и зря. От него напрямую зависит гидравлическое сопротивление крана и применимость в конкретной системе.
Стандартный (редуцированный) шаровый кран
Диаметр канала в шаре меньше внутреннего диаметра трубы. Например, кран DN25 (1 дюйм) имеет канал диаметром около 13–16 мм вместо 25 мм. При открытом положении кран создаёт дополнительное гидравлическое сопротивление — как сужение трубы. Это допустимо в системах, где перепад давления на кране не критичен, и позволяет снизить стоимость крана за счёт меньшего количества металла на шар.
Где применяется: стравливание воздуха, дренажные линии, вспомогательные отводы, применения с низким расходом, где гидравлическое сопротивление некритично.
Полнопроходный шаровый кран (Full Port, Full Bore)
Диаметр канала в шаре равен внутреннему диаметру трубы. Кран DN25 имеет канал 25 мм — при открытии он «невидим» для потока, сопротивление минимально. Полнопроходный кран также позволяет пропускать через себя очистные ёршики и пигинговые устройства — это важно на технологических трубопроводах.
Где применяется: магистральные линии систем отопления и водоснабжения, насосные обвязки (краны до и после насоса), байпасные линии, трубопроводы, где потери давления критичны, любые диаметры DN50 и выше.
| Параметр | Стандартный (редуцированный) | Полнопроходный (Full Bore) |
|---|---|---|
| Диаметр канала шара | Меньше DN трубы (50–65%) | Равен DN трубы (100%) |
| Гидравлическое сопротивление | Выше (как сужение) | Минимальное |
| Стоимость | Ниже | Выше (больше металла) |
| Пиггинг трубопровода | Невозможен | Возможен |
| Применение | Вспомогательные линии, дренаж | Магистрали, насосные обвязки |
| Диаметры | DN10–DN50 | DN15–DN300+ |
Как правильно выбрать PN (рабочее давление)
PN (Pressure Nominal — номинальное давление) — это максимальное рабочее давление, при котором арматура гарантированно работает при нормативной температуре (обычно +20°C). При повышении температуры максимально допустимое давление снижается — это важно для систем отопления.
Стандартные классы давления для шаровых кранов:
PN10 (10 бар, 1 МПа). Применяется в системах холодного водоснабжения квартир и небольших зданий, в бытовых системах отопления с давлением до 4–6 бар. Стоимость минимальная. Не рекомендуется для промышленных систем и ЦТП.
PN16 (16 бар, 1,6 МПа). Универсальный стандарт для большинства систем отопления, ГВС и водоснабжения жилых и коммерческих зданий. Рабочее давление в системах отопления обычно 4–8 бар — PN16 обеспечивает двукратный запас надёжности. Рекомендуется как минимальный стандарт для всех систем отопления.
PN25 (25 бар, 2,5 МПа). Применяется в системах с повышенным давлением: ЦТП, подключённые к высокотемпературным магистральным сетям; промышленные котельные; паровые системы; многоэтажные здания с высоким статическим давлением теплоносителя.
PN40 и выше. Промышленное применение, паровые системы высокого давления, нефтегазовый сектор.
Ошибка «взять PN пониже для экономии» в системах отопления опасна: при гидравлическом ударе (пуск насоса, резкое закрытие другой арматуры) давление в системе может кратковременно превысить рабочее в 2–3 раза. PN10 при рабочем давлении системы 6–8 бар — это риск разрыва или деформации уплотнений.
Важно: при температуре теплоносителя 90–110°C допустимое давление для PN16 снижается до 10–13 бар. Проверяйте температурно-давленческие графики в паспорте на арматуру.
Материал корпуса и шара: что выбрать для каких систем
Латунные шаровые краны
Самый распространённый материал для DN10–DN50. Латунь хорошо обрабатывается, устойчива к коррозии в системах с водой и паром, имеет доступную стоимость. Шар хромируется для улучшения скольжения и защиты от коррозии.
Ограничения: не рекомендуется для щелочных или кислотных сред. При использовании антифриза на основе этиленгликоля — проверяйте совместимость с конкретным составом антифриза. Для газовых систем используйте краны с газовой маркировкой.
Где применять: системы отопления, ХВС, ГВС, газ (при наличии газового сертификата) — диаметры DN15–DN50.
Краны из нержавеющей стали
Применяются при агрессивных средах, высоких температурах, в пищевой и фармацевтической промышленности, а также в системах ГВС, где требуется контакт с питьевой водой без ионов меди. Нержавейка выдерживает более высокие температуры и давления, чем латунь.
Где применять: системы ГВС питьевого качества, промышленные технологические системы, паровые системы при температуре до 200°C, агрессивные среды.
Чугунные и стальные краны (для больших DN)
При диаметрах DN65 и выше латунные краны становятся нецелесообразно тяжёлыми и дорогими. Применяются корпуса из серого чугуна (до 200°C) или углеродистой стали (до 425°C). Шаровые краны большого диаметра комплектуются редукторным или электрическим приводом.
Типы присоединения: резьба, фланец, сварка
Резьбовое присоединение (BSP, NPT). Наиболее распространено для DN10–DN50. Внутренняя (муфтовая) или наружная (штуцерная) резьба. Монтаж с использованием льна + герметик или ФУМ-лента. Важно: не допускать перетяжки при монтаже — чугунный или латунный корпус может лопнуть.
Фланцевое присоединение. Стандарт для DN50 и выше, а также там, где требуется возможность быстрой замены (насосные станции, ЦТП, промышленные объекты). Фланцы должны соответствовать стандарту (ГОСТ, DIN, ANSI) и классу давления.
Межфланцевое (вафельное). Кран зажимается между двумя фланцами без собственных фланцев. Компактное и лёгкое исполнение для крупных DN. Требует точного выравнивания при монтаже.
Сварное присоединение. Применяется в системах с высокими требованиями к герметичности (газ высокого давления, нефтяные системы). Не предполагает разборки без резки трубы.
Применение шаровых кранов в системах отопления: где и какой ставить
Котловой контур (подача и обратка котла). PN16 минимум, лучше PN25. Полнопроходный. Латунь или сталь. Здесь максимальные температура и давление системы — экономить на классе давления нельзя.
Обвязка циркуляционного насоса. Краны до и после насоса — полнопроходные PN16, чтобы не создавать лишнего сопротивления. Обеспечивают возможность замены насоса без слива системы.
Подключение радиаторов (запорные краны). DN15–DN20, PN10 допустимо при рабочем давлении системы до 6 бар. В системах ЦО многоквартирных домов — PN16.
Стояки и коллекторы. DN25–DN50, полнопроходные, PN16–PN25 в зависимости от давления в сети.
Байпасные линии. Полнопроходные — чтобы в нужный момент обеспечить свободный проток через байпас. DN соответствует основному трубопроводу или на один шаг меньше.
Система ГВС. Краны из латуни с гигиеническим сертификатом или из нержавейки. PN16, так как давление в системе ГВС в многоквартирных домах часто 6–8 бар.
Типичные ошибки при выборе и монтаже шаровых кранов
- Выбор PN10 для систем отопления многоквартирных домов — при гидроударе или ошибке давления в сети кран может выйти из строя.
- Использование стандартного (редуцированного) крана на магистрали — повышает потери давления в системе, насос работает в перегрузке.
- Несовместимость уплотнений с антифризом — некоторые марки антифриза разрушают PTFE или EPDM уплотнения. Уточняйте совместимость.
- Монтаж в «промежуточном» положении для регулировки — шаровый кран не предназначен для дросселирования потока. В частично открытом положении шар и сёдла быстро изнашиваются.
- Отсутствие диэлектрической муфты между стальной и медной трубой — гальваническая коррозия в месте контакта разных металлов разрушает латунный корпус крана.
- Установка шарового крана на вертикальном трубопроводе рукояткой вниз — при протечке сальника вода капает на рукоятку и скрывает направление открытия.
Купить шаровый кран в Астане — Texnoopt.kz
В каталоге Texnoopt.kz — шаровые краны для систем отопления, водоснабжения и газа: полнопроходные и стандартные исполнения, DN15–DN150, PN10–PN40, латунь и нержавейка.
- Краны для отопления и ГВС — PN16 и PN25, резьба и фланец
- Полнопроходные краны для насосных обвязок и магистралей
- Оптовые поставки для строительных и монтажных организаций
- Доставка по Астане и по всему Казахстану
Оставьте заявку на texnoopt.kz — подберём арматуру под параметры вашей системы.
Итоги
Шаровый кран прост только внешне. Правило выбора: для магистральных линий — полнопроходный; для вспомогательных и дренажных — стандартный. По давлению: минимум PN16 для всех систем отопления жилых и коммерческих зданий, PN25 для ЦТП и промышленных систем. По материалу: латунь — универсально для DN10–DN50; нержавейка — для питьевой воды и агрессивных сред; чугун/сталь — для DN65+. Соблюдение этих правил обеспечит надёжную и безаварийную работу запорной арматуры на весь расчётный срок службы. Краны на подводке к радиатору подбирают вместе с самим прибором — о выборе между алюминиевыми и биметаллическими радиаторами есть отдельный разбор.
