Кожухотрубный теплообменник (КТТ) — классическая конструкция теплообменного оборудования, которая появилась ещё в начале XX века и не утратила актуальности по сей день. Несмотря на то что пластинчатые теплообменники вытеснили КТТ из многих областей благодаря компактности и высокой эффективности, существуют условия, при которых кожухотрубная конструкция остаётся единственным или оптимальным решением. В этой статье подробно рассмотрим устройство кожухотрубного теплообменника, его преимущества и ограничения, области применения и сравнение с пластинчатым аналогом.
Устройство и принцип работы кожухотрубного теплообменника

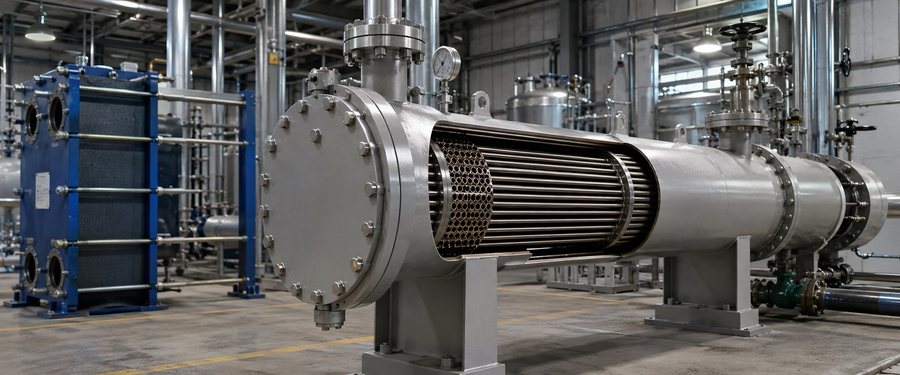

Кожухотрубный теплообменник состоит из следующих основных элементов:
Кожух (корпус). Цилиндрический корпус из стали или нержавеющей стали. По кожуху движется одна из рабочих сред — межтрубное пространство.
Трубный пучок. Пучок труб (от нескольких десятков до нескольких тысяч в зависимости от мощности), закреплённых в трубных решётках по торцам кожуха. По трубам движется вторая рабочая среда — трубное пространство.
Трубные решётки. Перфорированные пластины, в которых трубы закреплены развальцовкой, сваркой или пайкой. Обеспечивают разделение трубного и межтрубного пространств.
Перегородки (дефлекторы). Поперечные пластины в межтрубном пространстве, направляющие поток среды поперёк трубного пучка. Увеличивают скорость потока и интенсивность теплообмена.
Патрубки входа и выхода. По два патрубка на каждую среду — для входа и выхода теплоносителей. Расположены на кожухе и на крышках.
Крышки (камеры). Съёмные или приварные торцевые элементы, формирующие камеры для распределения потока по трубам. В многоходовых конструкциях крышки содержат перегородки, направляющие поток на несколько ходов.
Принцип работы: одна среда движется внутри труб (трубное пространство), вторая — снаружи труб в межтрубном пространстве, омывая их поперечным потоком. Тепло передаётся через стенку трубы. Среды движутся навстречу друг другу (противоток) или в одном направлении (прямоток) — противоток обеспечивает более высокую эффективность теплообмена.
Технические характеристики кожухотрубных теплообменников
| Параметр | Типичный диапазон |
|---|---|
| Тепловая мощность | От 10 кВт до нескольких МВт |
| Рабочее давление (трубная сторона) | До 200–400 бар |
| Рабочее давление (межтрубная сторона) | До 50–200 бар |
| Рабочая температура | От -200°C до +600°C |
| Диаметр кожуха | DN100 — DN3000 |
| Материал труб | Сталь, нержавейка, медь, титан, никелевые сплавы |
| Материал кожуха | Углеродистая сталь, нержавейка, специальные сплавы |
| Количество ходов по трубному пространству | 1, 2, 4, 6 и более |
Преимущества кожухотрубного теплообменника
Широкий диапазон рабочих давлений и температур. Главное преимущество КТТ перед пластинчатым. Трубная конструкция выдерживает давление в сотни бар и температуры от криогенных (сжиженный газ, -200°C) до высокотемпературных (дымовые газы, +600°C). Пластинчатый теплообменник даже в паяном исполнении ограничен 30–45 бар и 200°C.
Работа с агрессивными и загрязнёнными средами. Широкий выбор материалов труб (титан, никелевые сплавы, хастеллой) позволяет применять КТТ в химической промышленности с высококоррозионными средами. Межтрубное пространство с перегородками переносит среды с механическими включениями лучше, чем узкие каналы пластинчатого теплообменника.
Возможность чистки трубного пространства механически. При съёмных крышках доступ к трубам открыт — трубы можно чистить ёршами, шомполами, гидрочисткой высоким давлением. Межтрубное пространство также доступно при разборке.
Высокая надёжность при тепловых ударах. Трубы в КТТ могут удлиняться при нагреве относительно кожуха. В конструкциях с компенсатором (U-образные трубы или линзовый компенсатор) тепловые расширения компенсируются без напряжений в металле.
Нет прокладок под давлением. В отличие от разборного пластинчатого теплообменника, в КТТ нет резиновых уплотнений в зоне высокого давления — соединение труб с решётками сварное или развальцованное. Это снижает риск протечек при высоких давлениях.
Большие единичные мощности. КТТ производятся в размерах, недостижимых для пластинчатых аппаратов — тысячи м² поверхности теплообмена в одном корпусе.
Недостатки кожухотрубного теплообменника
- Большие габариты и масса — КТТ той же мощности в 3–5 раз больше и тяжелее пластинчатого теплообменника. Для объектов с ограниченным пространством это критично.
- Более низкий коэффициент теплопередачи — скорость потока и турбулентность в межтрубном пространстве ниже, чем в узких каналах пластинчатого аппарата. Для компенсации требуется большая поверхность теплообмена.
- Сложность регулировки производительности — добавить или убрать поверхность нельзя, в отличие от разборного пластинчатого теплообменника, где можно изменить количество пластин.
- Значительные застойные зоны в межтрубном пространстве — несмотря на перегородки, часть объёма может плохо омываться потоком, что снижает эффективность и создаёт риск коррозии.
- Высокая стоимость при малых мощностях — для объектов до 200–300 кВт пластинчатый теплообменник значительно дешевле при той же тепловой мощности.
Сравнение с пластинчатым теплообменником
| Параметр | Кожухотрубный (КТТ) | Пластинчатый (разборный/паяный) |
|---|---|---|
| Рабочее давление | До 200–400 бар | До 25 бар (разборный), до 45 бар (паяный) |
| Рабочая температура | До 600°C | До 200°C (паяный), до 180°C (разборный) |
| Компактность | Низкая (большие габариты) | Высокая (в 3–5 раз компактнее) |
| Коэффициент теплопередачи | Ниже (1000–3000 Вт/м²К) | Выше (3000–7000 Вт/м²К) |
| Агрессивные среды | Отличная стойкость (выбор материала) | Ограничена типом припоя/прокладок |
| Загрязнённые среды | Лучше переносит | Хуже (узкие каналы засоряются) |
| Мех. чистка труб | Возможна | Только разборный (пластины) |
| Стоимость при малой мощности | Выше | Ниже |
| Стоимость при большой мощности | Ниже | Выше или нет аналога |
| Масса | Высокая | Низкая |
Где применяется кожухотрубный теплообменник
Нефтехимическая и химическая промышленность
Основная область применения КТТ в мировой практике. Нагрев, охлаждение и конденсация нефтяных фракций, агрессивных химических сред (кислоты, щёлочи, растворители) при давлениях до нескольких сотен бар и температурах свыше 300–400°C. Материалы — нержавейка, титан, никелевые сплавы, хастеллой.
Паровые системы и конденсаторы
Конденсация пара при высоком давлении — задача, с которой пластинчатый теплообменник в стандартном исполнении не справляется. КТТ широко применяются как паровые подогреватели (в трубное пространство подаётся пар высокого давления, в межтрубное — нагреваемая жидкость) и конденсаторы (пар конденсируется в межтрубном пространстве).
Крупные котельные и тепловые электростанции
На объектах большой единичной мощности (10–100 МВт) КТТ применяется для нагрева воды (подогреватели сетевой воды), охлаждения технологических сред, а также в системах рекуперации тепла уходящих дымовых газов. Большие единичные мощности и стойкость к высоким температурам здесь решающие.
Пищевая и фармацевтическая промышленность
Пастеризация, стерилизация, нагрев и охлаждение вязких продуктов (соки, соусы, молоко, сиропы) — применяются КТТ с гладкими трубами и возможностью механической чистки. Материал — нержавейка пищевого класса AISI 316L с санитарным исполнением фланцев.
Холодильные системы промышленного масштаба
Испарители и конденсаторы в промышленных холодильных машинах (аммиачные системы, CO₂-системы) — именно КТТ, так как пластинчатые теплообменники несовместимы с аммиаком (медная пайка разрушается). Рабочее давление аммиачных систем также превышает возможности стандартных паяных теплообменников.
ЦТП и котельные при особых условиях
Несмотря на то что пластинчатый теплообменник вытеснил КТТ из большинства современных ЦТП, кожухотрубные аппараты применяются там, где в теплоноситель попадают крупные механические включения (старые тепловые сети без грязевиков), при высоком давлении в первичном контуре (свыше 16 бар), а также при наличии ударных нагрузок давления в сети.
Как правильно выбрать кожухотрубный теплообменник
1. Тепловая нагрузка (кВт). Основной параметр, от которого зависит площадь поверхности теплообмена и габариты аппарата.
2. Параметры рабочих сред. Расход, температура входа и выхода для каждой из сред. Определяют температурный напор и коэффициент теплопередачи.
3. Рабочее давление и температура. Определяют материал корпуса, труб и трубных решёток, а также тип конструкции (с компенсатором или без).
4. Физические свойства сред. Вязкость, плотность, теплоёмкость, агрессивность — влияют на выбор материала и конструктивного исполнения.
5. Загрязнённость сред. При наличии механических включений, склонности к образованию накипи или биоотложений — учитывается при выборе скоростей потоков и конструкции.
6. Требования к обслуживанию. Если нужна механическая чистка труб — только съёмные крышки, прямые трубы. U-образные трубы не чистятся механически со стороны колена.
Подбор кожухотрубного теплообменника — инженерная задача, требующая теплового расчёта. Специалисты Texnoopt.kz помогут выполнить подбор по вашим параметрам.
Купить кожухотрубный теплообменник в Казахстане — Texnoopt.kz
Texnoopt.kz поставляет кожухотрубные теплообменники для промышленных объектов, котельных, нефтехимических и пищевых производств в Казахстане. Работаем с проектными организациями и прямыми заказчиками.
- Подбор по тепловой нагрузке, параметрам сред и материальному исполнению
- Поставка под заказ — сроки уточняются при запросе
- Сопроводительная документация, паспорта, сертификаты
- Доставка по Астане и всему Казахстану
Отправьте запрос на texnoopt.kz с параметрами вашего объекта — подготовим коммерческое предложение.
Итоги
Кожухотрубный теплообменник — не устаревший реликт, а незаменимый инструмент там, где пластинчатый аппарат физически не может работать: при давлениях свыше 25–45 бар, температурах выше 200°C, в агрессивных средах с аммиаком или сильными кислотами, при единичных мощностях в десятки мегаватт. Для стандартных задач ЦТП и небольших котельных пластинчатый теплообменник эффективнее и компактнее. Но как только условия выходят за стандартный диапазон — кожухотрубная конструкция вне конкуренции. Правильный выбор типа теплообменника начинается с анализа рабочих параметров, а не с цены.
