Пластинчатый теплообменник — один из ключевых элементов любого теплового пункта, котельной или системы горячего водоснабжения. Он передаёт тепловую энергию от одного контура к другому без их смешения: от магистральных сетей к внутренней системе отопления здания, от котла к контуру ГВС, от технологического процесса к системе охлаждения. Вопрос «разборный или паяный» возникает у каждого, кто выбирает теплообменник впервые. В этой статье разберём оба типа — конструкцию, сильные и слабые стороны, стоимость владения и конкретные ситуации, где каждый из них выигрывает.
Как устроен пластинчатый теплообменник
В основе любого пластинчатого теплообменника лежит пакет гофрированных металлических пластин. Между пластинами попеременно движутся два потока: горячая среда и холодная. Тепло передаётся через тонкую стенку пластины — площадь контакта огромна, поэтому теплопередача очень эффективна при компактных размерах.
Гофры (рифление) на поверхности пластин создают турбулентное движение потоков, что многократно увеличивает коэффициент теплоотдачи по сравнению с гладкими поверхностями. Именно поэтому пластинчатый теплообменник при той же тепловой мощности в несколько раз компактнее кожухотрубного аналога.
Ключевое различие между разборным и паяным теплообменником — в способе соединения пластин между собой.
Разборный теплообменник: конструкция и особенности

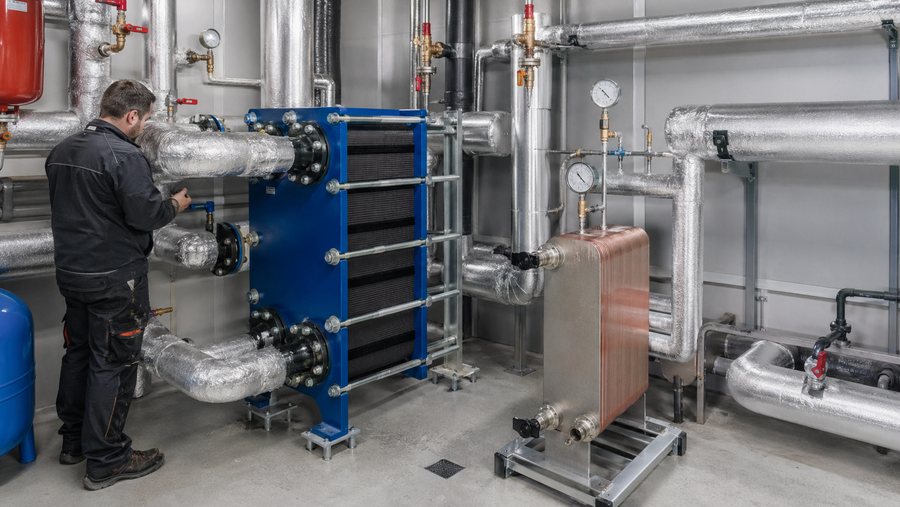

Разборный (или разъёмный) пластинчатый теплообменник состоит из рамы, нажимной плиты, комплекта пластин с уплотнениями (прокладками) и стяжных болтов. Пластины плотно прижаты друг к другу болтами — прокладки обеспечивают герметичность каналов. Весь пакет пластин можно разобрать, вынуть каждую пластину, промыть или заменить.
Главные достоинства разборного теплообменника:
- Возможность механической и химической чистки — пластины извлекаются, очищаются от накипи и загрязнений, собираются обратно
- Гибкость конфигурации — количество пластин можно увеличить (нарастить мощность) или уменьшить без замены всего аппарата
- Замена уплотнений — при износе прокладок их меняют, продлевая срок службы аппарата; замена пластин по одной при механическом повреждении
- Применение при загрязнённых средах — допускает работу с водой, содержащей взвеси и отложения (при условии регулярного обслуживания)
- Большие типоразмеры — производятся вплоть до многих тысяч кВт тепловой мощности
Недостатки:
- Прокладки — расходный материал: резиновые уплотнения стареют, требуют замены раз в 5–10 лет в зависимости от условий эксплуатации
- Выше стоимость при малых мощностях — для небольших объектов рама и крепёж делают конструкцию дороже паяного аналога
- Требует квалифицированного обслуживания — разборка, очистка и сборка должны выполняться с соблюдением момента затяжки болтов
- Возможны утечки через прокладки при неправильной сборке или износе уплотнений
Где применяется: ЦТП средней и большой мощности, котельные промышленных предприятий, тепловые пункты жилых кварталов и торговых центров, системы с периодически загрязнённым теплоносителем.
Паяный теплообменник: конструкция и особенности
Паяный теплообменник — монолитная конструкция без прокладок и разборной рамы. Пластины из нержавеющей стали спаяны между собой медным или никелевым припоем в вакуумной печи. Получается единый герметичный блок без подвижных соединений.
Главные достоинства паяного теплообменника:
- Компактность и малый вес — нет рамы, нажимной плиты и болтов; аппарат в несколько раз меньше и легче разборного аналога той же мощности
- Высокое рабочее давление — монолитная конструкция выдерживает давление до 30–45 бар (против 10–25 бар у разборных с прокладками)
- Нет прокладок — нечему стареть и протекать в обычных условиях; аппарат надёжен при правильной эксплуатации
- Низкая стоимость при малых мощностях — оптимален для объектов до 200–400 кВт
- Простота монтажа — подключается как обычный фитинг, не занимает много места в котельной
Недостатки:
- Не разбирается — при сильном загрязнении возможна только химическая промывка прокачкой раствора через каналы; механическая чистка невозможна
- Чувствителен к качеству воды — жёсткая вода с высоким содержанием солей кальция и магния быстро образует накипь, резко снижая теплопередачу
- Нельзя нарастить мощность — аппарат неразборный, при необходимости увеличить производительность нужно менять весь блок
- При разрушении пайки или сквозной коррозии — замена всего аппарата целиком
- Медная пайка несовместима с аммиачными средами и некоторыми агрессивными теплоносителями
Где применяется: автономные котельные частных домов и коттеджей, небольшие ЦТП мощностью до 300–500 кВт, системы ГВС в малоэтажных домах и квартирных бойлерах, холодильные системы и тепловые насосы.
Сравнительная таблица: разборный vs паяный
| Параметр | Разборный | Паяный |
| Разборка и чистка | Механическая + химическая | Только химическая (промывка) |
| Замена пластин | Да, по одной | Нет — только весь аппарат |
| Замена уплотнений | Да (каждые 5–10 лет) | Нет уплотнений |
| Рабочее давление | До 25 бар (с прокладками) | До 30–45 бар |
| Мощность | От малой до очень большой | Малая и средняя (до 500 кВт) |
| Стоимость при малой мощности | Выше | Ниже |
| Стоимость при большой мощности | Ниже | Выше (или нет аналога) |
| Реакция на загрязнение воды | Чище при обслуживании | Быстрее засоряется |
| Компактность | Больше (рама + болты) | Очень компактный |
| Срок службы при обслуживании | 20–30 лет | 10–15 лет (зависит от воды) |
Какой теплообменник выбрать: рекомендации по объектам
Для ЦТП (центрального теплового пункта)
ЦТП — основной кандидат на разборный теплообменник. Тепловые мощности здесь измеряются сотнями и тысячами кВт, теплоноситель из центральных сетей нередко содержит загрязнения, а регулярное обслуживание — обязательное условие нормальной эксплуатации. Разборный аппарат позволяет промывать и осматривать пластины, заменять уплотнения без покупки нового аппарата, при необходимости нарастить мощность, добавив пластины.
Для котельной промышленного предприятия
Зависит от мощности и качества воды. При мощности свыше 300–500 кВт и сложных условиях эксплуатации (жёсткая вода, высокое давление, возможность механических загрязнений) — разборный. При мощности до 200–300 кВт и качественной водоподготовке — паяный как более компактное и экономичное решение.
Для системы ГВС многоквартирного дома
Оба варианта применяются. Паяный — компактен, не течёт через прокладки, прост в монтаже. Разборный — предпочтителен при жёсткой воде или когда важна возможность промывки без специального оборудования. Рекомендуется совмещать с нормальной водоподготовкой (умягчением) независимо от типа теплообменника — это увеличивает срок службы в разы.
Для частного дома или коттеджа
Паяный теплообменник — оптимальный выбор. Небольшая мощность, компактность, отсутствие прокладок, доступная цена. Главное условие — использовать умягчённую или дистиллированную воду в качестве теплоносителя и проводить химическую промывку раз в 3–5 лет.
Материалы пластин: нержавейка и не только
Стандарт для большинства пластинчатых теплообменников — нержавеющая сталь AISI 316 (повышенная стойкость к хлоридам и агрессивным средам) или AISI 304 (общего применения). Для агрессивных химических сред применяют титановые пластины.
Паяный теплообменник дополнительно характеризуется материалом припоя. Медный припой — наиболее распространён, обеспечивает надёжное соединение, но несовместим с аммиачными средами. Никелевый припой — применяется для агрессивных сред и там, где медь недопустима (например, в пищевой и фармацевтической промышленности).
Купить теплообменник в Астане — Texnoopt.kz
Texnoopt.kz предлагает пластинчатые теплообменники — разборные и паяные — для систем отопления, ГВС, котельных и ЦТП. Работаем с проектными организациями, управляющими компаниями и частными заказчиками.
- Подбор по тепловой мощности, температурному графику и параметрам сред — бесплатно
- Разборные теплообменники от малых до промышленных мощностей
- Паяные теплообменники для ГВС и автономных котельных
- Запасные пластины и комплекты уплотнений для разборных аппаратов
- Доставка по Астане и по всему Казахстану
Оставьте заявку на texnoopt.kz — подберём оптимальный теплообменник под ваш объект.
Итоги
Выбор между разборным и паяным теплообменником определяется мощностью объекта, качеством воды, требованиями к обслуживанию и бюджетом. Разборный — это долговечность, ремонтопригодность и гибкость для крупных объектов. Паяный — компактность, простота и экономичность для малых и средних систем. Оба типа одинаково эффективны при соблюдении условий эксплуатации и регулярном техническом обслуживании.
