Вода при нагреве с 10 до 90 °C прибавляет около 3,6% объёма. В закрытой системе этому приросту деться некуда — его принимает расширительный бак. Если бак мал или неверно заряжен, предохранительный клапан сбрасывает теплоноситель при каждом выходе на режим, а подпитка добирает свежую воду с новой порцией солей жёсткости.
Что именно делает бак
Внутри мембранного бака две камеры: одна заполнена азотом или воздухом под давлением, вторая принимает воду. Между ними — мембрана. Система нагрелась, объём вырос, вода отжала мембрану и сжала газ; остыла — газ вернул воду обратно в контур.
Отсюда и второе назначение: бак держит давление в системе при остывании. Без него манометр на холодной системе уходит к нулю, в верхних точках появляется воздух, а насос начинает кавитировать.
Оборудование, работающее под избыточным давлением, попадает под ТР ТС 032/2013, а требования к системам отопления задаёт СП РК 4.02-101-2012 «Отопление, вентиляция и кондиционирование воздуха».
Мембранный или открытый
Открытый бак — бак в верхней точке системы, сообщающийся с атмосферой. Дешёво и без обслуживания, но вода постоянно контактирует с воздухом: кислород насыщает теплоноситель и разъедает сталь радиаторов и котла изнутри. Такие системы ещё живы в старом жилом фонде, в новых закрытых контурах их не делают.
Мембранный бак закрыт, кислород в теплоноситель не попадает, и ставить его можно в любой точке — не обязательно наверху. Дальше речь только о нём.
Считаем объём: формула и таблица
Рабочая формула одна:
Vбака = Vсистемы × e × (Pmax + 1) / (Pmax − Pпред)
Где e — коэффициент расширения воды (0,036 при нагреве до 90 °C), Pmax — максимальное рабочее давление в бар, обычно на 0,5 бар ниже настройки предохранительного клапана, Pпред — предварительное давление в газовой камере.
Пример: система 200 л, предохранительный клапан на 3 бар, значит Pmax = 2,5 бар, предзарядка 1,0 бар. Считаем: 200 × 0,036 × 3,5 / 1,5 = 16,8 л. Берём ближайший стандартный — 18 л.
| Объём системы, л | Прирост при Δt 80 °C, л | Бак отопления, л |
|---|---|---|
| 100 | 3,6 | 8–12 |
| 200 | 7,2 | 18–24 |
| 300 | 10,8 | 24–35 |
| 500 | 18,0 | 40–50 |
Грубая прикидка «10% от объёма системы» даёт похожий результат и годится для предварительной спецификации. Но она перестаёт работать на низком перепаде давлений: если предзарядка 1,5 бар, а клапан на 2,5 бар, запас по объёму тает, и бак нужен вдвое больше расчётного по проценту.
Если объём системы неизвестен
Тогда отталкиваются от мощности котла: в системе с радиаторами на каждый киловатт приходится примерно 10–15 литров теплоносителя, в тёплых полах — 8–10.
| Котёл, кВт | Объём системы, л | Бак, л |
|---|---|---|
| 12 | 120–180 | 12–18 |
| 18 | 180–270 | 18–24 |
| 24 | 240–360 | 24–35 |
| 36 | 360–540 | 35–50 |
Это прикидка для спецификации. Когда система собрана, объём считают точно — по паспортной ёмкости котла, радиаторов и длине труб каждого диаметра, — и пересчитывают бак по формуле выше.
Предварительное давление: цифра, которую чаще всего путают
В системе отопления
Предзарядку выставляют по статическому давлению: Pпред = высота системы в метрах / 10 + 0,2 бар. Дом с верхней точкой на 7 м даёт 0,7 + 0,2 = 0,9 бар. Проверяют и накачивают автомобильным манометром через ниппель — обязательно на баке, отсечённом от системы и со сброшенным давлением воды, иначе прибор покажет давление контура, а не газовой камеры.
Давление подпитки ставят на 0,2–0,3 бар выше предзарядки. Тогда в холодной системе в баке уже есть небольшой запас воды, и мембрана не работает «от нуля».
В водоснабжении
У гидроаккумулятора логика другая: предзарядку делают на 0,2 бар ниже давления включения насоса. Насос включается при 1,8 бар — в баке 1,6 бар. Так бак отдаёт воду до самого пуска насоса, а не «зависает» с остатком.
Сам объём подбирают не по расширению, а по числу пусков насоса: чем больше бак, тем реже старты и тем дольше живёт двигатель. Для дома с одной точкой разбора обычно хватает 24 л, для дома с двумя санузлами берут 50–100 л.

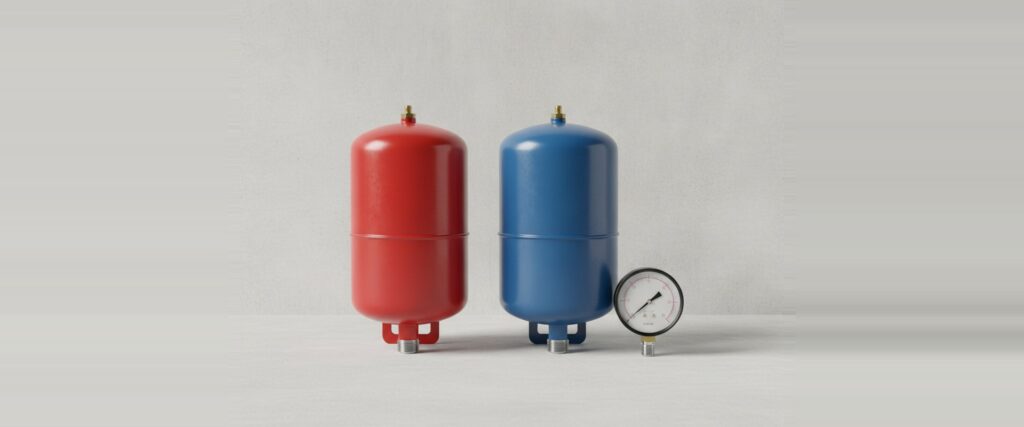

Красный и синий — разные баки
Оба выглядят одинаково и оба мембранные, но поменять их местами нельзя.
| Параметр | Бак отопления (красный) | Гидроаккумулятор (синий) |
|---|---|---|
| Мембрана | EPDM, до 110 °C | бутил, пищевого исполнения |
| Среда | теплоноситель | питьевая вода |
| Предзарядка | статика + 0,2 бар | на 0,2 бар ниже пуска насоса |
| Место установки | обратка до насоса | после насоса, у реле давления |
| Что считают при подборе | прирост объёма воды | число пусков насоса |
Синий бак на отопление ставить нельзя: пищевая мембрана не держит длительные 80–90 °C и рассыпается за сезон. Обратная замена формально безопаснее, но EPDM не имеет допуска на питьевую воду.
Отдельная ветка внутри синей группы — баки под горячее водоснабжение: мембрана там рассчитана на постоянные 60–70 °C, а корпус часто идёт с внутренним покрытием. Обычный холодноводный гидроаккумулятор на линию ГВС ставить не стоит — мембрана пересыхает и трескается за сезон.
Что стоит рядом с баком
В одиночку бак не работает: он часть группы безопасности, и каждый элемент в ней страхует соседний.
Предохранительный клапан — последняя защита контура, для частного дома его ставят на 2,5–3 бар. Если клапан регулярно сбрасывает, виноват чаще всего не он, а бак: мал или неверно заряжен. Автоматический воздухоотводчик убирает воздух, который иначе имитирует «скачки давления» и мешает понять, что происходит на самом деле. Манометр нужен здесь не для красоты: без него ни предзарядку не выставить, ни диагноз не поставить.
И шаровой кран между баком и контуром — тот самый, который экономит несколько часов при следующей проверке давления.
Где ставить
Правильное место в отоплении — на обратном трубопроводе, до циркуляционного насоса. Там ниже температура, мембрана живёт дольше, а насос не создаёт в баке разрежение. Между баком и контуром желательно поставить шаровой кран: он позволит проверить и подкачать бак, не сливая систему.
В водоснабжении гидроаккумулятор ставят после насоса, рядом с реле давления и манометром — вместе они образуют один узел, и манометр здесь обязателен: без него настройка реле превращается в угадывание. О подборе прибора — в разборе диапазона шкалы и класса точности манометра.
Признаки, что мембрана порвана
Самый однозначный: из ниппеля вместо воздуха идёт вода. Мембрана порвана — дальше всё решает корпус.
У баков с фланцевым разъёмом мембрана сменная: откручивается круглая крышка на болтах со стороны присоединения, ставится новая мембрана, бак живёт дальше. Это заметно дешевле замены. У цельносварного корпуса мембрана несъёмная — такой бак меняют целиком. Фланец видно снаружи, так что тип определяется до покупки, а не после разрыва.
Косвенные признаки — давление в системе скачет от 1 до 3 бар за один цикл нагрева, предохранительный клапан капает, автоматика насоса щёлкает короткими циклами по несколько раз в минуту. Давление в газовой камере проверяют раз в год: за сезон азот уходит через ниппель на 0,1–0,2 бар, и это нормально.
Что происходит, если бак подобран неверно
Четыре типовые картины, по которым диагноз ставится за минуту.
| Что видно | Причина | Что делать |
|---|---|---|
| Давление растёт при нагреве до срабатывания клапана | бак мал или предзарядка выше давления подпитки | пересчитать объём, выставить предзарядку по статике |
| После остывания давление уходит ниже нормы | утечка в контуре или ушёл газ из камеры | проверить ниппель и соединения, подкачать |
| Из ниппеля идёт вода | порвана мембрана | заменить мембрану или бак |
| Клапан подкапывает постоянно, давление скачет 1 → 3 бар за цикл | бак вдвое меньше нужного | поставить больший или добавить второй параллельно |
