Пластинчатый теплообменник — высокоэффективный, но требовательный к чистоте аппарат. Узкие каналы между пластинами обеспечивают интенсивную теплопередачу, но они же становятся первым местом накопления накипи, биоплёнок и механических загрязнений. Слой накипи толщиной всего 1 мм снижает теплоотдачу на 10–15%, а при толщине 3–4 мм аппарат может потерять до 40–50% производительности. Это означает перерасход топлива, невыполнение температурного графика и риск аварийного выхода оборудования из строя.
В этой статье подробно разберём: как понять, что теплообменник требует чистки, какие методы промывки существуют, какие реагенты использовать и как правильно выстроить график технического обслуживания.
Почему загрязняется пластинчатый теплообменник
Загрязнение пластинчатого теплообменника происходит по нескольким механизмам, и важно понимать каждый из них, чтобы правильно выбрать метод очистки.
Накипь (карбонатные отложения). Главный враг теплообменников в регионах с жёсткой водой — Казахстан в их числе. При нагреве воды растворённые соли кальция и магния выпадают в осадок на горячих поверхностях пластин. Накипь — плохой проводник тепла (в 30–40 раз хуже металла), поэтому даже тонкий слой резко снижает эффективность.
Биологические отложения (биоплёнки). В системах ГВС при температуре воды ниже 60°C активно размножаются бактерии, образующие слизистые плёнки на поверхности пластин. Биоплёнки не только снижают теплопередачу, но и создают риск легионеллёза.
Механические загрязнения. Взвешенные частицы (ржавчина, песок, окалина) оседают в каналах, увеличивая гидравлическое сопротивление. Характерны для систем с устаревшими трубопроводами или при запуске системы после монтажа без промывки.
Коррозионные продукты. Продукты коррозии трубопроводов и оборудования (оксиды железа) откладываются на пластинах. Особенно актуально при использовании антифриза с истёкшим сроком.
Масляные и нефтяные загрязнения. Встречаются в промышленных системах, где теплообменник работает с технологическими жидкостями.
Признаки загрязнения: как понять, что теплообменник нужно промыть
На практике загрязнение теплообменника определяют по косвенным признакам, поскольку вскрывать и осматривать аппарат при каждом подозрении нецелесообразно.
Снижение температуры горячей воды на выходе. Если температура ГВС стала ниже проектной при тех же параметрах теплоносителя на входе — теплопередача упала. Первый и главный признак.
Рост гидравлического сопротивления. Если давление до теплообменника заметно выросло, а расход упал — каналы частично заблокированы механическими отложениями или накипью. Контролируется манометрами на входе и выходе каждого контура.
Разность давлений выше расчётной. Проектная потеря давления в теплообменнике рассчитывается при подборе. Если измеренная потеря давления в 1,5–2 раза превышает проектную — аппарат требует чистки.
Невыполнение температурного графика. Система отопления или ГВС не выходит на расчётные температуры несмотря на нормальные параметры в подающем трубопроводе.
Повышенный расход топлива или теплоносителя. Котёл или насосная станция работает интенсивнее обычного, чтобы компенсировать снижение теплопередачи.
Визуальный осмотр при разборке. Для разборного теплообменника — плановый осмотр при техническом обслуживании: пластины должны быть чистыми, без видимых отложений.
Методы промывки и чистки пластинчатого теплообменника
1. Химическая промывка (CIP — Cleaning in Place)

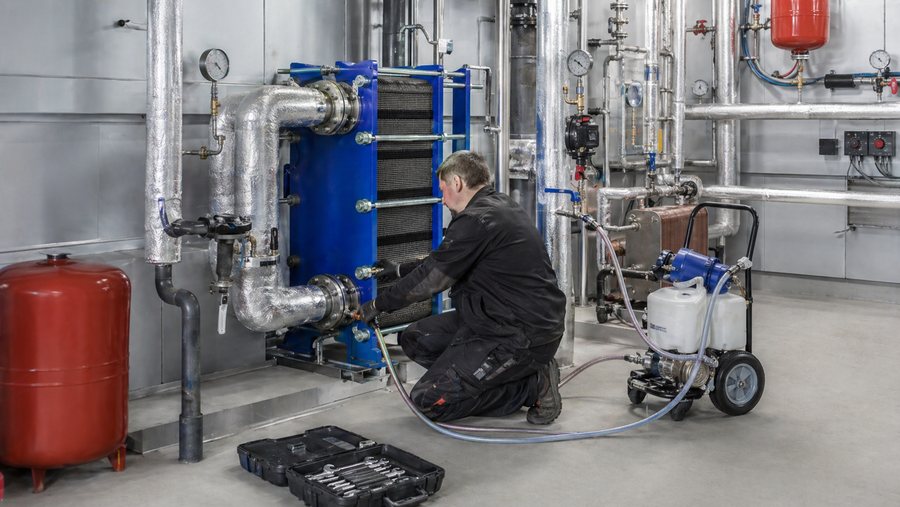

Наиболее распространённый метод для паяных теплообменников и как основной для разборных. Через теплообменник прокачивают водный раствор химического реагента, который растворяет и вымывает отложения. Теплообменник не нужно демонтировать — промывка производится прямо на месте установки.
Схема проведения химической промывки:
- Отключить теплообменник от системы, перекрыть входные краны
- Подключить промывочную установку (насос + бак) к патрубкам теплообменника
- Приготовить раствор реагента согласно инструкции
- Прокачивать раствор в течение 1–4 часов (зависит от степени загрязнения и типа отложений)
- Нейтрализовать кислотный раствор щелочным ополаскивателем
- Промыть чистой водой до нейтрального pH
- Подключить теплообменник к системе, проверить работу
2. Механическая чистка (для разборных теплообменников)
Пластины извлекаются после разборки аппарата и очищаются механически — щётками, скребками или высоконапорной струёй воды. Позволяет удалить даже твёрдые отложения, которые не поддаются химии. После механической чистки проводят кислотную обработку для нейтрализации остатков.
Важно использовать мягкие щётки или пластиковые скребки — металлические инструменты царапают поверхность нержавеющих пластин, создавая очаги для будущей коррозии.
3. Ультразвуковая чистка
Пластины погружают в ванну с реагентом, через которую пропускают ультразвуковые волны. Кавитация усиливает действие химии и разрушает отложения без механического воздействия. Применяется для сильно загрязнённых пластин или при тонких профилях, которые нельзя чистить механически.
Какие реагенты использовать для промывки
От накипи и карбонатных отложений — кислотные реагенты:
- Растворы лимонной кислоты (5–10%) — мягкое воздействие, безопасны для нержавейки и медной пайки, подходят для регулярной профилактики
- Растворы фосфорной кислоты — эффективны против карбонатной накипи и ржавчины, образуют защитную плёнку на металле
- Специализированные кислотные реагенты (например, на основе метансульфоновой или адипиновой кислоты) — высокая эффективность при тяжёлых загрязнениях, не повреждают нержавейку
- Соляная кислота — НЕ рекомендуется для нержавеющих пластин и медной пайки: вызывает питтинговую коррозию и разрушает паяные швы
От биологических отложений — щелочные реагенты и дезинфектанты:
- Растворы щелочи (NaOH, 1–3%) — разрушают биоплёнки и органические загрязнения
- Перекись водорода (3–5%) — дезинфекция системы ГВС, безопасна при правильной концентрации
- Хлорсодержащие препараты — эффективны против легионеллы, но требуют точного соблюдения концентрации и нейтрализации
От масляных и нефтяных загрязнений — щелочные обезжириватели:
- Щелочные моющие средства на основе ПАВ — растворяют и эмульгируют масляные отложения
Важное правило: после кислотной промывки всегда проводить щелочное ополаскивание для нейтрализации кислоты, затем — промывку чистой водой. Остатки кислоты в системе ускоряют коррозию трубопроводов.
Периодичность обслуживания пластинчатого теплообменника
| Условия эксплуатации | Химическая промывка | Разборка и осмотр (для разборных) |
| Мягкая вода (умягчение + водоподготовка) | Раз в 3–5 лет | Раз в 5–7 лет |
| Вода средней жёсткости (без умягчения) | Раз в 1–2 года | Раз в 2–3 года |
| Жёсткая вода (Казахстан — характерно) | Раз в 6–12 месяцев | Раз в 1–2 года |
| Загрязнённый теплоноситель (ЦТП старых сетей) | Раз в 6 месяцев | Раз в год |
| Система ГВС (биологические риски) | Раз в год + дезинфекция | Раз в год |
Важно: приведённые сроки — ориентировочные. Реальную периодичность нужно корректировать по показаниям манометров и температурных датчиков. Если перепад давления на теплообменнике вырос на 20–30% от проектного — пора промывать, независимо от плановых сроков.
Как продлить срок службы теплообменника: профилактика загрязнений
- Водоподготовка — умягчение воды перед подачей в систему. Это единственная мера, которая кардинально снижает интенсивность образования накипи. Срок между промывками увеличивается в 3–5 раз.
- Механические фильтры (грязевики и магнитные фильтры) перед теплообменником — задерживают взвешенные частицы до того, как они попадут в узкие каналы. Чистить фильтр раз в 1–3 месяца гораздо дешевле, чем промывать теплообменник.
- Поддержание температуры ГВС не ниже 60°C — подавляет рост бактерий, в том числе легионеллы.
- Мониторинг параметров — установите манометры на вход и выход каждого контура теплообменника. Рост перепада давления — главный индикатор загрязнения.
- Использование ингибиторов коррозии в закрытом контуре отопления — снижают интенсивность образования продуктов коррозии.
Обслуживание ЦТП: комплексный подход
Для центрального теплового пункта обслуживание теплообменника — часть общего регламента технического обслуживания узла. Рекомендуемая структура:
Ежемесячно: снятие показаний манометров и термометров, проверка отсутствия подтёков (для разборных — состояние уплотнений), осмотр фильтров.
Раз в полгода: чистка фильтров-грязевиков, проверка гидравлических характеристик теплообменника (перепад давления по каждому контуру).
Раз в 1–2 года (в зависимости от качества воды): химическая промывка теплообменника, для разборных — осмотр пластин и уплотнений, замена прокладок при необходимости.
По результатам мониторинга: внеплановая промывка при росте перепада давления или снижении температуры теплоносителя на выходе.
Texnoopt.kz — поставка оборудования и консультации по обслуживанию ЦТП
Texnoopt.kz поставляет пластинчатые теплообменники (разборные и паяные), запасные пластины и комплекты уплотнений, а также сопутствующее оборудование для ЦТП и котельных — насосы, балансировочные и обратные клапаны, грязевики, манометры.
- Подбор теплообменника по мощности, температурному графику и параметрам воды — бесплатно
- Запасные пластины и уплотнения для разборных теплообменников — в наличии
- Консультации по режиму промывки и подбору реагентов
- Доставка по Астане и всему Казахстану
Свяжитесь с менеджером на texnoopt.kz — поможем подобрать оборудование и выстроить правильный регламент технического обслуживания вашего объекта.
Итоги
Регулярная промывка и обслуживание пластинчатого теплообменника — не расход, а инвестиция. Своевременная химическая промывка стоит в разы меньше, чем замена аппарата или ликвидация последствий аварии из-за закупоренных каналов. Главные правила: следите за перепадом давления, не экономьте на водоподготовке, используйте правильные реагенты и соблюдайте регламент. Теплообменник с хорошим обслуживанием служит 20–30 лет, оставаясь эффективным на протяжении всего срока.
