Обратный клапан пропускает теплоноситель только в одну сторону и сам закрывается, когда поток пытается пойти назад. В отоплении он нужен не везде: в простой схеме «один котёл — один насос — радиаторы» без него можно обойтись. Обязателен он в пяти местах: на параллельных насосах, на насосных контурах коллектора, на выходе каждого котла в двухкотельной схеме, на линии подпитки и на входе холодной воды в бойлер. Тип клапана выбирают по схеме: в насосной системе — пружинный, там, где вода должна идти самотёком, — лепестковый с минимальным сопротивлением, на DN50 и выше — фланцевый осевой или межфланцевый.
Как работает обратный клапан

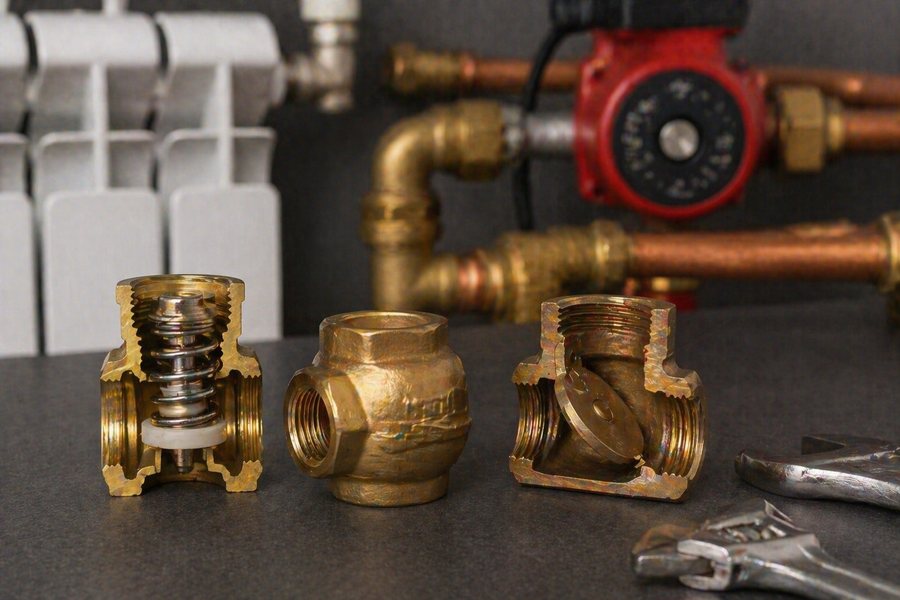

Внутри корпуса стоит запирающий элемент: тарелка с пружиной, створка на оси или диск на осевом штоке. Пока давление перед клапаном выше, чем за ним, поток отжимает элемент и проходит. Когда насос останавливается или давление за клапаном становится выше, пружина или вес створки и обратный поток прижимают элемент к седлу — проход закрыт. Электричества и автоматики клапан не требует.
У любого обратного клапана есть две цены за эту работу. Первая — давление открытия: сколько напора нужно, чтобы клапан вообще открылся. Вторая — гидравлическое сопротивление в открытом состоянии: сколько напора насоса клапан «съедает» постоянно. От этих двух цифр и зависит, какой тип куда ставить.
Куда ставить обратный клапан в системе отопления
Ниже — места, где клапан действительно решает задачу. В каждом случае стрелка на корпусе смотрит по направлению нормального потока.
| Место установки | Что без клапана пойдёт не так | Какой тип обычно ставят |
|---|---|---|
| Два насоса параллельно (рабочий и резервный) | Работающий насос гонит воду по кругу через стоящий, в контур уходит меньше половины расхода | пружинный или осевой на напоре каждого насоса |
| Коллектор с несколькими насосными контурами (радиаторы, тёплый пол, бойлер) | Через выключенный контур идёт паразитная циркуляция: бойлер остывает, тёплый пол греется летом | пружинный на каждом контуре |
| Два котла в одной системе (газовый и твердотопливный) | Работающий котёл прокачивает воду через остывший и теряет тепло в его топке и дымоходе | пружинный или лепестковый на выходе каждого котла |
| Байпас насоса в системе, которая должна работать и самотёком | При работе насоса вода идёт по кругу через прямой участок, минуя радиаторы | лепестковый на прямом участке, параллельно насосу |
| Линия подпитки из водопровода | При падении давления в водопроводе теплоноситель уходит в сеть, система опустошается | пружинный перед краном подпитки |
| Вход холодной воды в бойлер или водонагреватель | Горячая вода из бака уходит в холодный водопровод | пружинный в составе группы безопасности |
Отдельно о самом частом вопросе — «до насоса или после». Для циркуляционного насоса клапан ставят после насоса, на напорной стороне, между насосом и отсечным краном. Тогда при остановке насоса обратный поток не раскручивает рабочее колесо в обратную сторону, а насос можно снять, перекрыв два крана.
Где обратный клапан ставить нельзя
- Между котлом и расширительным баком или группой безопасности. Если клапан отсечёт котёл от бака, при нагреве расширившейся воде некуда деться, и давление растёт до срабатывания предохранительного клапана. Бак и предохранительный клапан всегда должны «видеть» котёл без запорной и обратной арматуры между ними. Как подобрать сам бак, разобрано в статье про объём и давление расширительного бака.
- Пружинный клапан в гравитационной системе. Естественная циркуляция создаёт напор в единицы миллибар, а пружине нужно 20–50 мбар, чтобы открыться. Такой клапан просто остановит циркуляцию.
- Лишний клапан «на всякий случай» в одиночном насосном контуре. Он не мешает работе, но постоянно отбирает напор и становится ещё одним местом, где копится грязь.
Пружинный, лепестковый и осевой: сравнение в цифрах
Сопротивление арматуры задают коэффициентом местного сопротивления ζ. Чтобы перевести его в напор, есть простая формула: потеря напора h = ζ·v²/2g. При скорости воды 1 м/с множитель v²/2g равен 0,051 м, то есть клапан с ζ = 6 отбирает около 0,3 м напора, а клапан с ζ = 2 — около 0,1 м. Для бытового насоса с максимальным напором 4–6 м разница заметная.
| Тип клапана | Давление открытия | Сопротивление ζ, ориентир | Положение монтажа | Типичные DN | Где уместен |
|---|---|---|---|---|---|
| Пружинный (тарельчатый), латунный муфтовый | 0,02–0,05 бар | 4–8 | любое | DN15–50 | насосные контуры частного дома, подпитка, бойлер |
| Лепестковый (поворотный, створчатый) | минимальное, без пружины | 1,5–2,5 | горизонтально, ось створки сверху; на вертикали — только с потоком вверх | DN15–300 | гравитационные системы, байпас насоса, магистрали большого диаметра |
| Осевой (диско-осевой) фланцевый | низкое, мягкая пружина | 1,5–3 | любое | DN40–300 | насосные группы ЦТП и котельных, вертикальные стояки |
| Двустворчатый межфланцевый | низкое, две створки на пружинах | 1,5–3 | горизонтально или вертикально с потоком вверх | DN50–600 | магистрали, где важна короткая строительная длина |
Значения ζ ориентировочные: у конкретной модели они зависят от конструкции седла и формы проточной части, точную цифру даёт паспорт производителя. Порядок величин при этом стабилен: пружинный тарельчатый клапан сопротивляется в 2–4 раза сильнее поворотного.
Пружинный: универсальный выбор для насосной системы
Ставится в любом положении, закрывается быстро и без удара, потому что тарелку возвращает пружина, а не обратный поток. Его минус — сопротивление и давление открытия, поэтому в гравитационную схему он не подходит. Если после него насос «не дотягивает» дальние радиаторы, первым делом проверяют, не стоит ли клапан на диаметр меньше трубы.
Лепестковый: когда важен каждый миллибар
Створка висит на оси и открывается от минимального напора, поэтому лепестковый клапан — единственный нормальный вариант для системы с естественной циркуляцией и для прямого участка на байпасе насоса. Ограничение одно — положение: на горизонтальном участке ось створки должна быть сверху, иначе створка не закроется под собственным весом. На вертикальном стояке с потоком вниз лепестковый клапан не работает вовсе.
Осевой фланцевый: для насосных групп от DN50
Диск движется вдоль оси потока на коротком ходу и закрывается до того, как поток успеет развернуться. За счёт этого осевой клапан не даёт гидроудара при остановке насоса — главной беды лепестковых клапанов на больших диаметрах. Пример — чугунный обратный клапан Benarmo 3020 с осевым диском: фланцевое присоединение, вода и 50-процентный раствор гликоля, до 120 °C, монтаж в любом положении.
Подбор по DN и PN
Диаметр клапана берут равным диаметру трубы, на которой он стоит. Клапан на размер меньше «для экономии» поднимает скорость в проходе и сопротивление растёт пропорционально квадрату скорости. Проверить, что диаметр подходит, можно по расходу: в системах отопления скорость в трубе держат в диапазоне 0,5–1,5 м/с.
| DN | Резьба | Расход при 0,5 м/с, м³/ч | Расход при 1,0 м/с, м³/ч | Где обычно стоит |
|---|---|---|---|---|
| 15 | ½″ | 0,32 | 0,64 | подпитка, вход в бойлер |
| 20 | ¾″ | 0,57 | 1,13 | контур тёплого пола, небольшой дом |
| 25 | 1″ | 0,88 | 1,77 | котельная частного дома до 200 м² |
| 32 | 1¼″ | 1,45 | 2,90 | коттедж, несколько контуров |
| 40 | 1½″ | 2,26 | 4,52 | малые котельные, вводы зданий |
| 50 | фланец | 3,53 | 7,07 | насосные группы ИТП |
| 80 | фланец | 9,05 | 18,1 | ЦТП, котельные |
| 100 | фланец | 14,1 | 28,3 | магистрали, насосные станции |
Номинальное давление PN выбирают с запасом к рабочему. В частном доме система работает при 1,5–2,5 бар, а предохранительный клапан котла открывается на 3 бар — здесь хватает PN10, но обычно берут PN16. В многоквартирных домах и тепловых пунктах давление 6–10 бар и выше, клапаны там нужны на PN16–25. Подробнее о том, как читать обозначения на арматуре, — в разборе что означают PN и DN.
Шесть правил монтажа
- Стрелка по потоку. Перевёрнутый клапан полностью перекрывает контур — это самая частая причина «насос гудит, а радиаторы холодные» после ремонта.
- Фильтр перед клапаном. Окалина и песок застревают под тарелкой, клапан перестаёт закрываться. Перед насосной группой ставят сетчатый фильтр или грязевик.
- Отсечные краны с двух сторон. Клапан — расходная деталь, через несколько сезонов его чистят или меняют. С шаровыми кранами до и после узла это занимает полчаса без слива системы.
- Лепестковый и двустворчатый — не вплотную к насосу или отводу. Закрученный поток заставляет створку дребезжать. Нужен прямой участок хотя бы в несколько диаметров трубы.
- Не перетягивать резьбу. Латунный корпус деформируется, седло перестаёт быть круглым, и клапан начинает пропускать обратный поток.
- Положение лепесткового — ось сверху. На вертикали — только с потоком снизу вверх.
Неисправности и их причины
| Что происходит | Вероятная причина | Что делать |
|---|---|---|
| Удар в трубах при остановке насоса | лепестковый клапан на вертикали или большом DN закрывается обратным потоком | заменить на осевой или пружинный |
| Дребезг, стук при работе | клапан стоит вплотную к насосу или отводу, расход мал для его диаметра | перенести на прямой участок, проверить DN по расходу |
| Остывает бойлер или выключенный контур | под тарелкой мусор, изношено уплотнение | разобрать, промыть, поставить фильтр перед узлом |
| Не прогреваются дальние радиаторы | заниженный DN клапана, пружинный клапан в гравитационной схеме | клапан по диаметру трубы, в самотёчной схеме — лепестковый |
Обратные клапаны со склада в Астане
В каталоге Texnoopt — обратные и двухходовые клапаны DN15–200 на PN16–25 для воды и пара, с муфтовым и фланцевым присоединением, корпус из латуни или чугуна, а также фланцевый осевой клапан Benarmo 3020. Пришлите схему котельной или просто перечень: где стоит насос, какой диаметр трубы, какое давление — подберём тип и диаметр клапана и закроем узел целиком, с кранами, фильтром и манометрами. Отгрузка со склада в Астане по всему Казахстану.
Насос для такого узла подбирают по расходу и напору — как это посчитать, показано в статье о выборе циркуляционного насоса. А если после установки клапанов одни стояки перегреваются, а другие остаются холодными, дело уже в балансировке: о ней — в разборе балансировочных клапанов.
