Циркуляционный насос выбирают по двум числам: расходу Q в м³/ч и напору H в метрах водяного столба в рабочей точке. Расход считают от мощности котла и перепада температур: Q = 0,86 · P / Δt. Напор — от длины самого дальнего кольца и сопротивления арматуры. Для частного дома до 200 м² с радиаторами обычно получается расход до 1 м³/ч и напор 2–4 м, и здесь хватает небольшого насоса с мокрым ротором. Насосы с сухим ротором нужны котельным и тепловым пунктам, где расход измеряется десятками и сотнями кубометров в час.
Шаг 1. Расход: сколько воды прокачивать
Насос не греет — он переносит тепло от котла к приборам. Чем больше нужно тепла и чем меньше вода остывает в контуре, тем больше расход:
Q = 0,86 · P / Δt, где Q — расход, м³/ч; P — тепловая мощность контура, кВт; Δt — разница температур подачи и обратки, °C; 0,86 — коэффициент, который переводит киловатты в кубометры воды в час.
Для радиаторов Δt обычно 20 °C (например, 70/50), для тёплого пола 5–10 °C. Отсюда главный вывод: тёплому полу при той же мощности нужен расход в 2–4 раза больше, чем радиаторам.
| Площадь дома | Мощность, кВт (при 100 Вт/м²) | Расход, радиаторы Δt 20 °C, м³/ч | Расход, тёплый пол Δt 10 °C, м³/ч | Расход, тёплый пол Δt 5 °C, м³/ч |
|---|---|---|---|---|
| 100 м² | 10 | 0,43 | 0,86 | 1,72 |
| 150 м² | 15 | 0,65 | 1,29 | 2,58 |
| 200 м² | 20 | 0,86 | 1,72 | 3,44 |
| 300 м² | 30 | 1,29 | 2,58 | 5,16 |
100 Вт на квадратный метр — условный ориентир для примера. Для холодной зимы Астаны и слабо утеплённого дома теплопотери бывают выше, поэтому в расчёт лучше брать мощность из теплотехнического расчёта или хотя бы паспортную мощность котла.
Шаг 2. Напор: сколько сопротивления преодолеть
Напор насоса тратится на трение в трубах и на местные сопротивления: отводы, тройники, краны, фильтры, термостатические клапаны. Для частного дома удобна приближённая формула:
H = R · L · ZF / 10 000, где H — напор, м; R — удельные потери в трубе, 100–150 Па/м; L — длина подачи и обратки до самого дальнего прибора, м; ZF — запас на арматуру: 1,3 на фитинги и краны, умножить ещё на 1,7, если стоят термостатические клапаны, и на 1,2, если есть смесительный узел.
Пример. Дом 150 м², котёл 15 кВт, радиаторы с термоголовками, до дальнего прибора 35 м, туда и обратно L = 70 м. Расход 0,65 м³/ч. Напор: 150 × 70 × 1,3 × 1,7 / 10 000 = 2,3 м. Насосу нужна рабочая точка примерно 0,65 м³/ч при 2,3 м — это зона небольшого трёхскоростного насоса на второй скорости.
Тёплый пол считают отдельно: петля из трубы 16 мм длиной 80–100 м сама по себе даёт 2–3 м потерь, поэтому контурам тёплого пола обычно нужен напор 4–6 м. Петли длиннее 100 м делать не стоит — расход по ним падает, и пол греется полосами.
Шаг 3. Рабочая точка на графике
У каждого насоса есть кривая «расход — напор» для каждой скорости. Найденную точку Q и H наносят на график: подходящий насос тот, у которого точка попадает в среднюю треть кривой на одной из скоростей. Брать насос «с запасом в два раза» — плохая идея: лишний напор превращается в шум в термоголовках и перегрев ближних радиаторов, а балансировать такую систему приходится заново.
Что значат цифры в названии насоса
В маркировке вида 25-40 или 25-60 первое число — присоединительный диаметр DN25 (резьба G 1½″ на корпусе под накидные гайки), второе — максимальный напор в дециметрах: 40 — это 4 м, 60 — 6 м. В записи 32/8-180 указаны DN32, напор 8 м и монтажная длина корпуса 180 мм — её важно знать при замене насоса, чтобы новый встал между теми же гайками.
Тёплый пол: отдельный расчёт
Контур тёплого пола считают так же, как радиаторный, но с двумя поправками. Перепад температур меньше — 5–10 °C, поэтому расход больше. А сопротивление петель высокое: труба малого диаметра и большая длина.
Пример. Тёплый пол на 60 м², теплоотдача около 60 Вт/м², мощность 3,6 кВт, перепад 7 °C. Расход: 0,86 × 3,6 / 7 = 0,44 м³/ч. Шесть петель по 80 м из трубы 16 мм, на каждую приходится около 0,07 м³/ч. Потери в такой петле с коллектором и смесительным узлом — 3–4 м. Значит, насосу смесительного узла нужна точка около 0,45 м³/ч при 4 м — это зона трёхскоростного насоса на средней или верхней скорости.
Если петли разной длины, их увязывают расходомерами на коллекторе: короткие прикрывают, иначе вода пойдёт по ним, а длинные останутся холодными. Насос «посильнее» эту проблему не решает — он просто прогонит ещё больше воды через короткие петли.
Три скорости или частотное регулирование
Трёхскоростной насос, например Rz-MT, работает на одной из трёх фиксированных характеристик. Скорость выбирают один раз при наладке: самая низкая, на которой прогреваются все приборы, и есть правильная. Такой насос прост, дёшев и надёжен, но при закрытии термоголовок продолжает давить тем же напором.
Насос с частотным регулированием, как Rz-MP, сам меняет обороты по фактическому расходу. Когда термоголовки закрываются, он сбрасывает напор — в радиаторах нет свиста, а электроэнергии уходит меньше. Он оправдан там, где расход действительно меняется: в системах с термостатами на каждом приборе, в многоквартирных домах, в контурах с зональным управлением. В простой системе без термоголовок разница с трёхскоростным насосом почти незаметна.
Насос в системе с антифризом и в контуре ГВС
Раствор гликоля гуще воды и хуже переносит тепло. При той же мощности ему нужен расход примерно на 10–15% больше, а насос на нём выдаёт меньший напор. Поэтому для дач и домов, где систему заполняют антифризом, рабочую точку выбирают не на краю кривой, а с запасом.
В контуре рециркуляции горячей воды задача другая: не перенести много тепла, а поддерживать небольшой постоянный расход, чтобы горячая вода шла из крана сразу. Здесь хватает расхода 0,2–0,5 м³/ч, но корпус должен быть рассчитан на постоянно обновляемую водопроводную воду с кислородом — это исполнение для ГВС, а не для отопления.

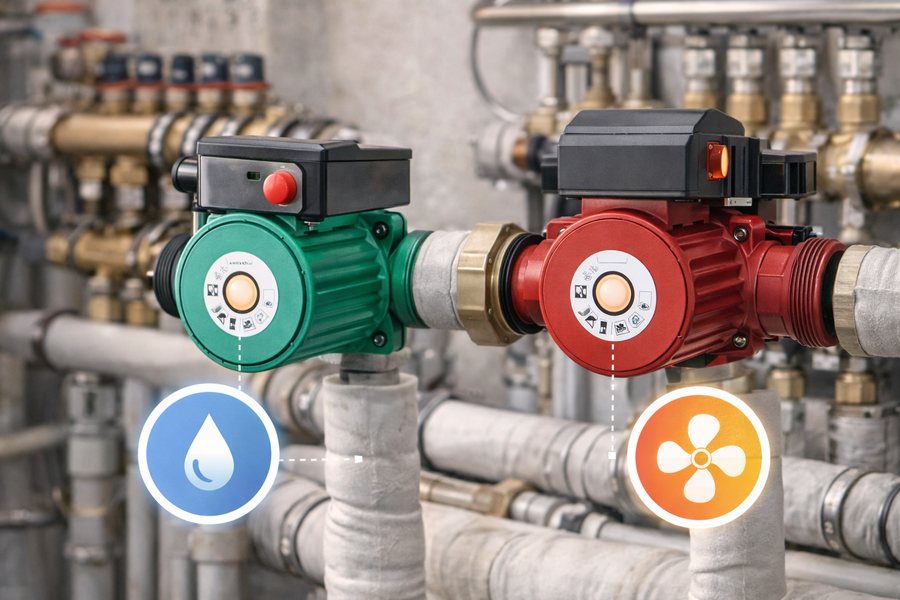

Мокрый или сухой ротор
Это главное конструктивное различие. В насосе с мокрым ротором вода омывает ротор электродвигателя, смазывает подшипники и охлаждает его. В насосе с сухим ротором двигатель отделён от воды уплотнением вала и охлаждается воздухом.
| Параметр | Мокрый ротор | Сухой ротор |
|---|---|---|
| Шум | тихий, можно ставить в жилом помещении | заметно шумнее, нужен отдельный зал |
| Обслуживание | не требует | замена торцевого уплотнения, контроль подшипников |
| Мощность и расход | на примере серии Rz-M: до 30 м³/ч, напор до 18 м, 0,5–1,3 кВт | на примере серии Rz-L: до 540 м³/ч, напор до 94 м, 0,75–75 кВт |
| Монтаж | прямо на трубу, вал строго горизонтально | на раму или фундамент с виброразвязкой |
| Чего боится | сухого хода и воздуха, грязной воды | работы без воды, перекоса вала |
| Где применяют | частные дома, коттеджи, ГВС, малые тепловые пункты | котельные, ЦТП, тепловые сети, промышленность |
Какой насос Rz под какую задачу
| Задача | Серия | Расход и напор | Особенность |
|---|---|---|---|
| Радиаторы частного дома, тёплый пол | Rz-MT | до 10 м³/ч, до 8 м, 45–245 Вт | три скорости, режим подбирают после монтажа |
| Системы с термоголовками, где расход постоянно меняется | Rz-MP | до 9 м³/ч, до 12 м | частотное регулирование: при закрытии термоголовок насос сбрасывает обороты |
| Коттеджи, вводы зданий, малые тепловые пункты | Rz-M | до 30 м³/ч, до 18 м | резьба G 1–1¼″ и фланцы DN40–65 |
| Рециркуляция горячей воды | Rz-MTB | до 3 м³/ч, до 6 м | исполнение для ГВС, присоединение G ¾″ |
| Котельные, ЦТП, тепловые сети | Rz-L | до 540 м³/ч, до 94 м | сухой ротор, DN40–200, рама с виброразвязкой |
Подробно о том, чем мокрый ротор выгоднее в быту и где его ставят, — в статье про насос с мокрым ротором Rz-M.
Как установить насос, чтобы он прослужил долго
- Вал — только горизонтально. Если поставить насос с мокрым ротором валом вертикально, подшипники работают без смазки и быстро изнашиваются. Сам корпус может стоять и на вертикальной, и на горизонтальной трубе — важен именно вал.
- Клеммная коробка — сбоку или сверху, не снизу: туда стекает конденсат и вода при протечке.
- Краны с двух сторон и фильтр перед насосом. Шаровые краны позволяют снять насос без слива системы, а сетчатый фильтр или грязевик защищает ротор от окалины.
- Подача или обратка. Современным насосам с мокрым ротором при температуре до 110 °C всё равно. С твердотопливным котлом насос ставят на обратку — там холоднее и меньше риск закипания у самого насоса.
- Сначала вода, потом питание. Систему заполняют, выпускают воздух через винт на корпусе насоса и только потом включают. Минута работы всухую может стоить ротору подшипников.
Пять ошибок при выборе
- Насос «с большим запасом». Шумят термоголовки, ближние радиаторы перегреваются, а электроэнергия расходуется впустую.
- Один насос на радиаторы и тёплый пол. Контурам нужны разные температуры и расходы, для пола нужен свой насос со смесительным узлом.
- Насос для отопления на горячей воде. В контуре ГВС постоянно свежая вода с кислородом, нужно специальное исполнение — как у серии Rz-MTB.
- Два насоса параллельно без обратных клапанов. Работающий насос будет гонять воду через стоящий. Где ставить клапаны — в разборе обратного клапана для отопления.
- Не учтён антифриз. Раствор гликоля гуще воды, насос на нём выдаёт меньше расхода и напора — закладывают запас 10–15%.
